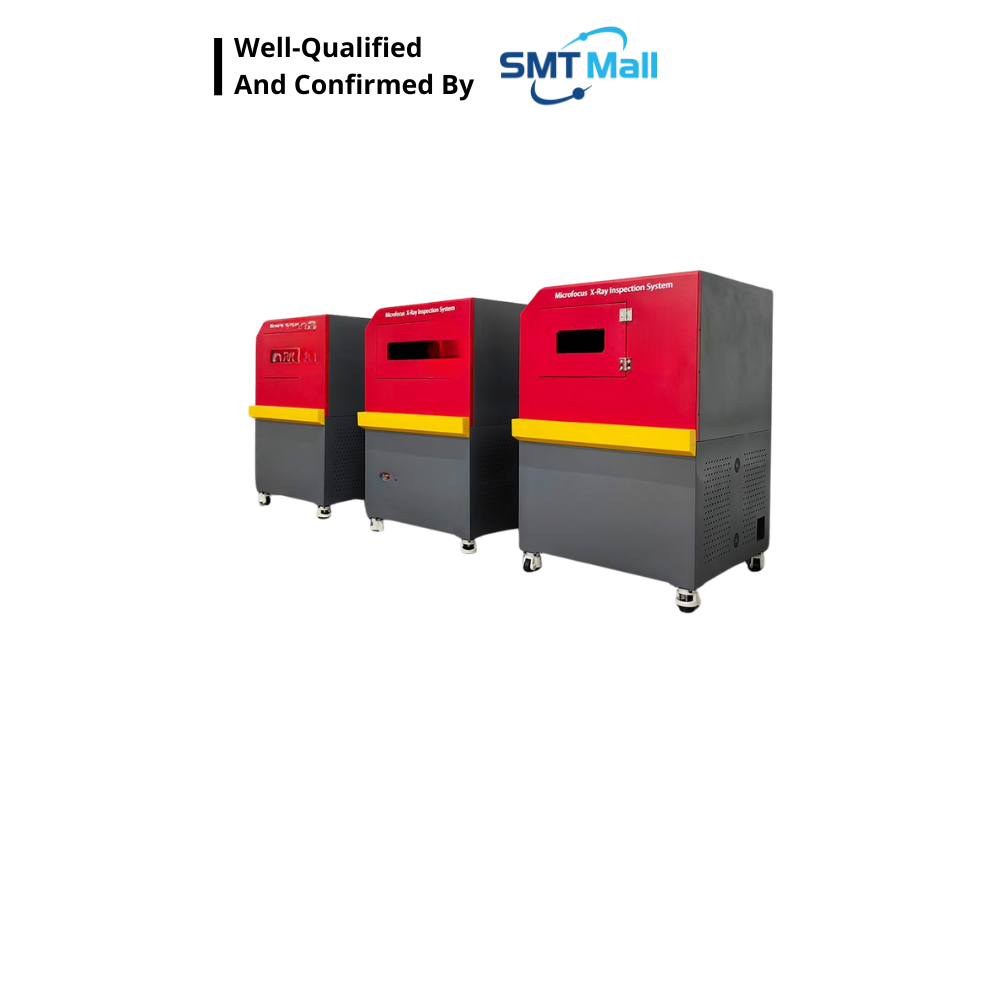

Máy soi X-Ray kiểm tra tự động là sản phẩm chính hãng được SMT Mall phân phối, phù hợp cho các dây chuyền sản xuất SMT/PCBA hiện đại.
– Ống X-Ray microfocus độ phân giải cao: Trang bị ống X-Ray kín Hamamatsu 40–90kV với điểm hội tụ 5µm cho hình ảnh sắc nét các lỗi vi mô.
– Hệ thống ảnh HD tiên tiến: Có đầu dò phẳng kỹ thuật số Rayence và góc nhìn nghiêng 60° để kiểm tra xiên mà vẫn giữ tâm ảnh.
– Diện tích kiểm tra & tải trọng lớn: Cung cấp vùng làm việc 530mm × 530mm chịu tải tới 10kg, phù hợp nhiều kích thước PCB và linh kiện.
– Phần mềm kiểm tra thông minh: Điều hướng tự động, nhận diện lỗi và quy trình kiểm tra tùy chỉnh để kiểm tra theo lô hiệu quả.
– Công cụ đo lường toàn diện: Hỗ trợ phân tích lỗ rỗng BGA, đo bán kính, diện tích và chu vi với lập trình lặp lại để có kết quả đồng nhất.
– Vận hành thân thiện & ít bảo trì: Điều khiển liên kết 5 trục, jig xoay 360° tùy chọn, giao diện phần mềm trực quan và bảo dưỡng tối thiểu để đảm bảo độ tin cậy lâu dài.
| Thông số | Chi tiết |
| Nguồn X-Ray | |
| Loại | Kín, microfocus |
| Điện áp ống tối đa | 90 kV |
| Dòng điện ống tối đa | 200 μA |
| Kích thước điểm hội tụ | 5 μm |
| Chức năng | Tự động làm nóng |
| Đầu dò phẳng | |
| Thương hiệu | IRAY |
| Diện tích hiệu dụng | 130 mm × 130 mm |
| Kích thước pixel | 85 μm |
| Độ phân giải | 1536 × 1536 |
| Tốc độ khung hình | 20 fps |
| Góc nghiêng | 60° |
| Bàn | |
| Kích thước | 530 mm × 530 mm |
| Vùng phát hiện | 500 mm × 500 mm |
| Tải trọng tối đa | 10 kg |
| Thiết bị | |
| Độ phóng đại | Hình học 200X, Hệ thống 1500X |
| Tốc độ kiểm tra | Tối đa 3,0 giây/điểm |
| Kích thước | 1360 mm (D) × 1365 mm (R) × 1630 mm (C) |
| Khối lượng | 1350 kg |
| Nguồn cấp | AC110–220V 50/60Hz |
| Công suất tối đa | 1500 W |
| PC công nghiệp | CPU I5, RAM 4G, SSD 240GB |
| Màn hình | LCD HDMI 24” |
| An toàn | |
| Rò rỉ bức xạ | Không rò rỉ, tiêu chuẩn quốc tế: ≤1 μSv/h |
| Cửa sổ kính chì | Cửa sổ kính chì trong suốt chắn bức xạ để quan sát trạng thái bên trong |
| Khóa liên động an toàn cửa sổ/cửa sau | Mở cửa sổ hoặc cửa sau: ống X-Ray tắt nguồn; không thể bật X-Ray khi đang mở |
| Công tắc an toàn điện từ | Khóa khi X-Ray bật; cửa sổ quan sát không thể mở |
| Dừng khẩn cấp | Đặt cạnh vị trí vận hành; nhấn để tắt nguồn |
| Bảo vệ ống | Người dùng không thể thoát phần mềm khi chưa tắt ống X-Ray |
