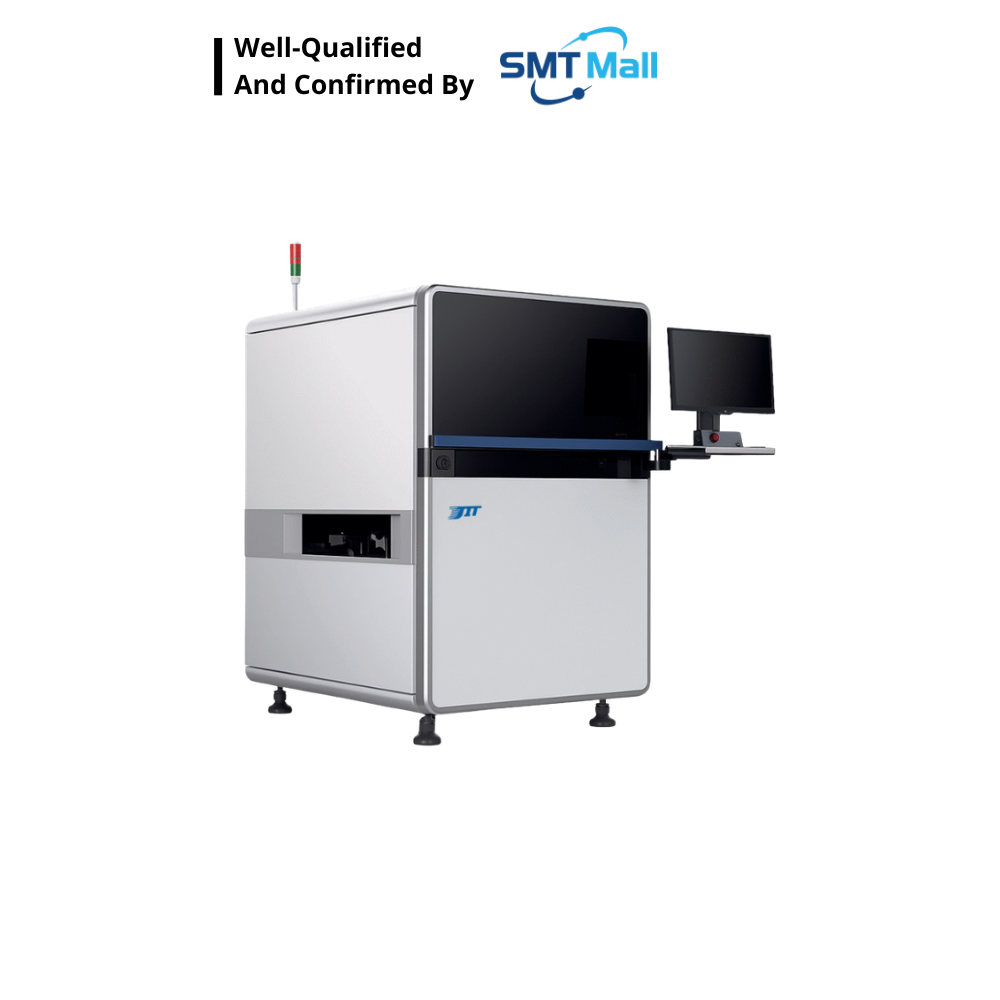

Máy kiểm tra lớp phủ conformal là sản phẩm chính hãng được SMT Mall phân phối, phù hợp cho các dây chuyền sản xuất SMT/PCBA hiện đại.
| Thông số | Chi tiết |
| HỆ THỐNG THỊ GIÁC | |
| Camera | Camera độ phân giải cao 12M |
| Độ phân giải điểm ảnh | 30 μm |
| Chiếu sáng | Hệ thống đa đèn (UV, Trắng, Đỏ) |
| Tốc độ kiểm tra | 150 cm²/giây |
| DẢI PCB | |
| Kích thước PCB | 50 x 50 – 490 x 480 (mm) |
| Độ dày PCB | 0,5–5T |
| Độ cong vênh PCB tối đa | ±1,0 mm |
| CHỨC NĂNG KIỂM TRA | |
| Loại lỗi | Không phủ, Phủ thiếu, Bọt khí/Lỗ rỗng, Vết bẩn, Bong tách lớp phủ |
| ĐO LƯỜNG (CHỈ 3D ACI) | |
| Độ dày lớp phủ conformal | 10 – 600 μm |
| KÍCH THƯỚC HỆ THỐNG | |
| Yêu cầu nguồn điện | Một pha 200~240V 50~60Hz, 1,1 KW |
| Yêu cầu khí nén | 5 Kgf/cm² (0,5 Mpa) |
| Kích thước (RxSxC) | 1240 x 1495 x 1650 mm (Bao gồm đèn tháp: 1240 x 1495 x 2080 mm) |
| Khối lượng | Khoảng 760 Kg |
| TÙY CHỌN | |
| Sửa chữa | O |
| SPC | O |
| Mã vạch | 1D và 2D |
