Máy phay tách mạch PCB hai bàn R-550D

Máy phay tách mạch PCB hai bàn là sản phẩm chính hãng được SMT Mall phân phối, phù hợp cho các dây chuyền sản xuất SMT/PCBA hiện đại.

Tổng quan

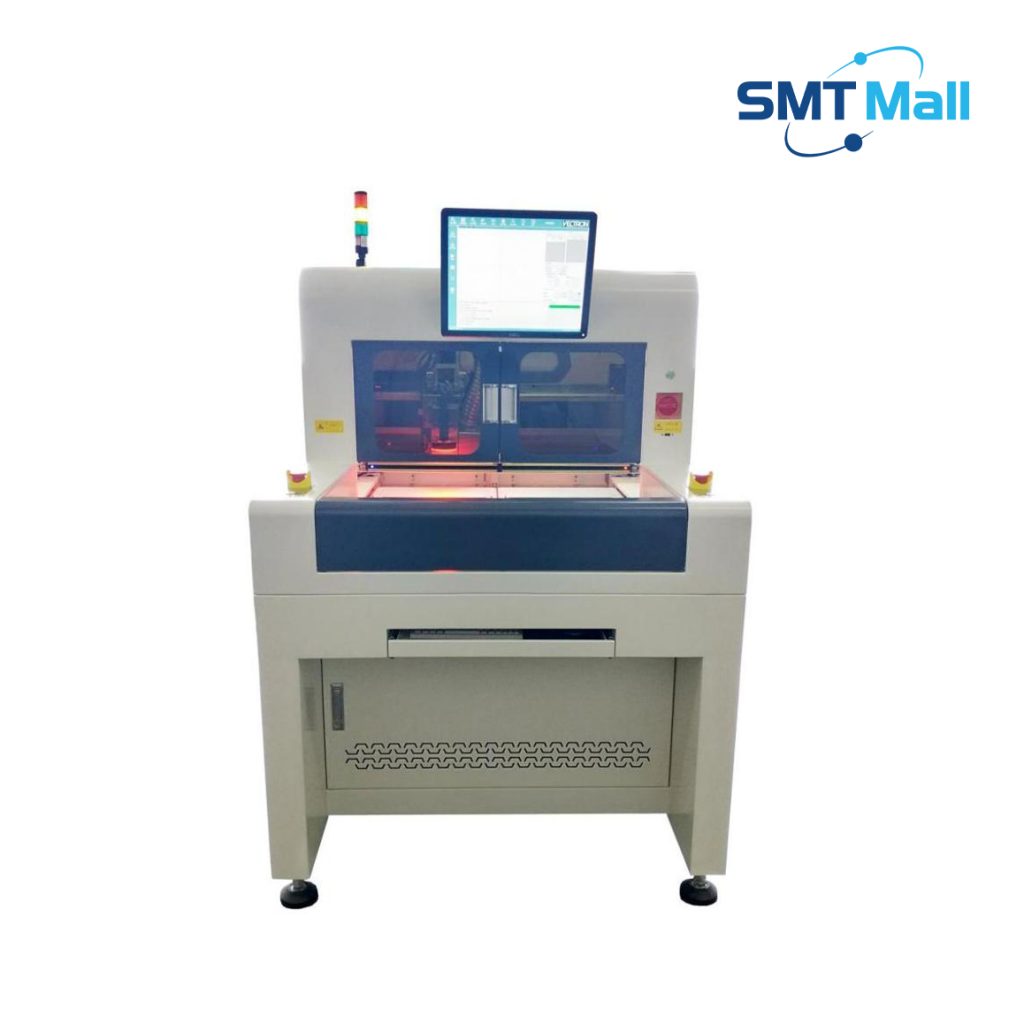

Máy phay PCB hai bàn R-550D là hệ thống cắt tách PCB tốc độ cao được thiết kế để tách các PCBA nhiều mảnh theo đường phay đã lập trình với độ chính xác ổn định và năng suất hiệu quả.
Máy được sử dụng rộng rãi trong các lĩnh vực sản xuất điện tử kỹ thuật số, truyền thông, chiếu sáng và liên quan, giúp nâng cao chất lượng sản phẩm và giảm phế phẩm so với các phương pháp bẻ tay, V-CUT và dập.
Thiết kế hai bàn cho phép hai bàn làm việc hoạt động độc lập hoặc đồng thời, mang lại cho nhà sản xuất sự linh hoạt cao hơn, sử dụng nhân công tốt hơn và hiệu quả sản xuất cao hơn trong diện tích nhỏ gọn.

Tính năng và công nghệ chính

• Thiết kế hai bàn với bàn làm việc trái và phải độc lập có thể chạy ở chế độ đồng bộ hoặc không đồng bộ, cải thiện thời gian hoạt động và tính linh hoạt sản xuất.
• Hệ thống dao phay quay tốc độ cao được phát triển cho tách PCBA nhanh và sản xuất tinh gọn.
• Điều khiển chuyển động servo bốn trục X/Y1/Y2/Z cho chuyển động ổn định và phay chính xác.
• Độ chính xác phay ±0,05 mm và độ chính xác lặp lại ±0,02 mm cho việc tách bo đáng tin cậy, lặp lại.
• Kiến trúc điều khiển servo và điện mô-đun cho vận hành ổn định, xử lý sự cố nhanh và bảo trì hoặc nâng cấp dễ dàng hơn.
• Bảo vệ bằng màn chắn an toàn quang học tự động dừng thiết bị nếu vùng bảo vệ bị ngắt trong quá trình vận hành.
• Quản lý tuổi thọ dao với điều khiển cắt theo phân đoạn để kéo dài tuổi thọ dao phay và giảm chi phí vật tư tiêu hao.
• Lập trình dẫn hướng CCD và điều hướng tự động, được thiết kế dễ học và dễ vận hành.
• Khả năng đọc mã cho ứng dụng mã DM và mã QR, bao gồm các tùy chọn đọc mã tổng, mã phụ hoặc cả hai.
• Tùy chọn tích hợp MES và chức năng dữ liệu sản xuất cho các nhà máy cần truy xuất nguồn gốc rộng hơn hoặc tích hợp dây chuyền.
• Thiết kế hút bụi chân không phía trên, có tùy chọn chân không ngoài hoặc tích hợp.
• Các thiết lập kiểm tra gãy dao, kiểm tra dung sai Mark và xác minh gia công để hỗ trợ kiểm soát sản xuất ổn định.

Thông số kỹ thuật

Ứng dụng

R-550D được thiết kế cho các ứng dụng cắt tách PCB và PCBA đòi hỏi năng suất cao, phay chính xác và vận hành hai trạm linh hoạt.
Máy phù hợp với các nhà sản xuất bo mạch cho điện tử tiêu dùng, thiết bị truyền thông, sản phẩm chiếu sáng và các cụm lắp ráp điện tử khác.
Vì máy cũng hỗ trợ đọc mã, đếm sản lượng, giám sát tuổi thọ dao và các chức năng liên quan đến MES tùy chọn, máy phù hợp với cả tác vụ cắt tách tiêu chuẩn lẫn môi trường sản xuất hướng đến truy xuất nguồn gốc.
