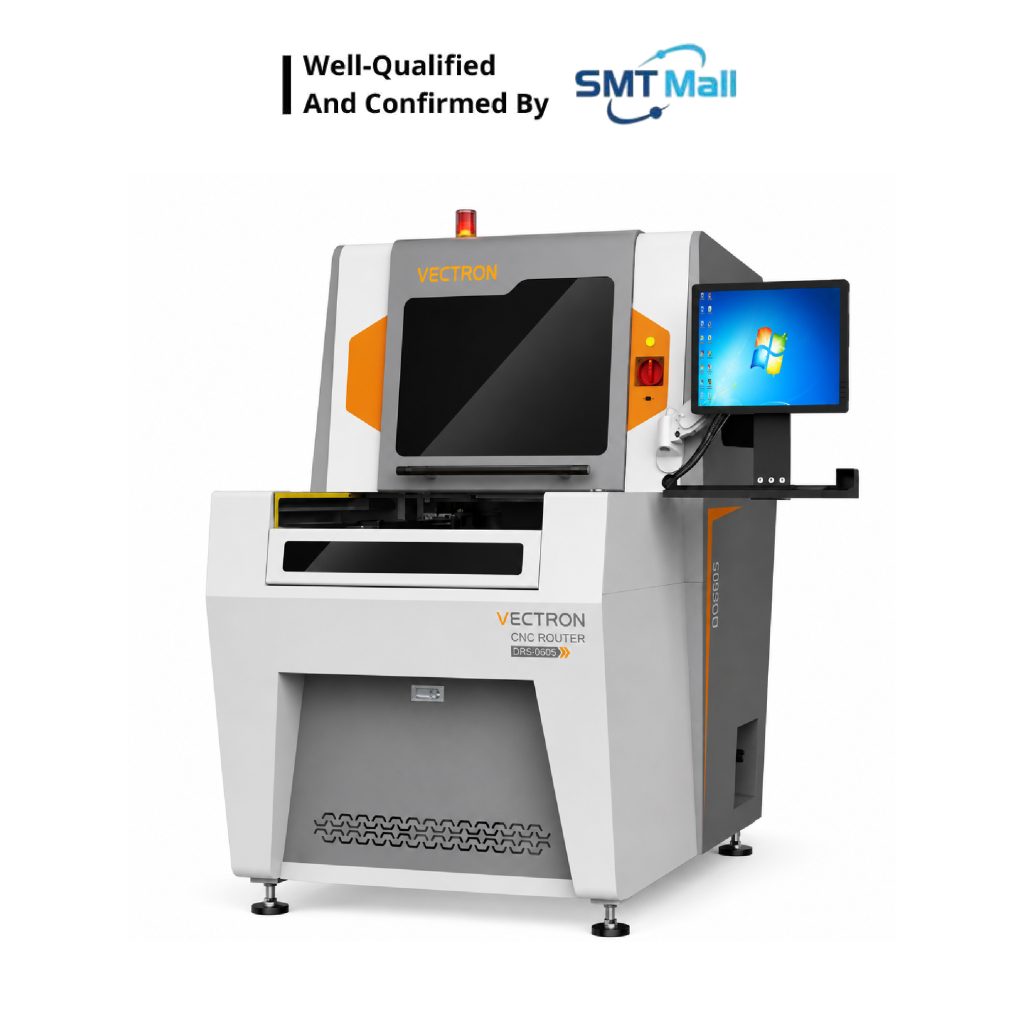

Máy phay tách mạch hai bàn là sản phẩm chính hãng được SMT Mall phân phối, phù hợp cho các dây chuyền sản xuất SMT/PCBA hiện đại.
Tính năng nổi bật
- Thiết kế bàn đôi: Hai bàn làm việc độc lập cho phép nạp/lấy và phay đồng thời — thời gian máy chạy không tải gần như bằng không.
- Một trục chính, hai trạm: Một trục chính phục vụ luân phiên cả hai bàn, tối đa hóa mức sử dụng thiết bị và năng suất cắt.
- Điều khiển servo ba trục: Hệ thống động cơ servo ba trục X/Y/Z cho phay chính xác, lặp lại với độ chính xác cắt ±0,03mm.
- Trục chính tốc độ cao 60.000 RPM: Trục chính tự làm mát 60.000 RPM cho đường cắt sạch, không bavia trên vật liệu FR4, nhôm, mềm và rigid-flex.
- Tốc độ phay điều chỉnh 1~100 mm/giây: Tốc độ phay điều chỉnh từ 1 đến 100 mm/giây để phù hợp các vật liệu và độ dày bo mạch khác nhau.
- Hệ dẫn hướng tuyến tính độ chính xác cao: Các mô-đun và ray tuyến tính độ chính xác cao đảm bảo ổn định kích thước lâu dài và hao mòn tối thiểu.
- Hút bụi chân không tích hợp: Hệ hút bụi chân không tích hợp với hút phía dưới thu gom mảnh vụn cắt ngay tại nguồn.
- Hệ thống lập trình tự động CCD: Điều khiển bàn phím dẫn hướng bằng CCD với điều hướng lập trình tự động — thiết lập nhanh cho mọi bố cục panel.
- Tương thích nhiều loại dao phay: Hỗ trợ dao phay xoắn trái từ ∅0,8mm đến ∅3,0mm cho nhiều yêu cầu đường phay khác nhau.
- Quản lý tuổi thọ dao: Giám sát tuổi thọ dao bằng phần mềm cảnh báo người vận hành trước khi mòn dao làm giảm chất lượng cắt.
- Màn chắn an toàn quang học hai bên: Bảo vệ bằng màn chắn quang học an toàn ở cả hai phía tiếp cận của người vận hành đảm bảo vận hành bàn đôi an toàn.
- Cảnh báo lỗi & chẩn đoán: Hệ thống cảnh báo lỗi thời gian thực thông báo sự cố ngay lập tức để xử lý nhanh.
Thông số kỹ thuật
| Thông số |
Chi tiết |
| Model |
R-500D |
| Cấu hình bàn |
Bàn đôi (2 trạm làm việc độc lập) |
| Kích thước máy (C×R×D) |
1350 × 1600 × 650 mm (xấp xỉ) |
| Nguồn cấp |
AC 380V / 3,5 kW (xấp xỉ) |
| Khối lượng máy |
Khoảng 450 kg |
| Kích thước bàn làm việc (mỗi bàn) |
390 mm × 560 mm |
| Kích thước phay tối đa (mỗi bàn) |
310 mm × 480 mm |
| Hệ truyền động |
Điều khiển động cơ servo ba trục X/Y/Z |
| Hệ dẫn hướng |
Mô-đun & ray tuyến tính độ chính xác cao |
| Tốc độ trục chính phay |
60.000 vòng/phút (Tự làm mát tự động) |
| Tốc độ phay |
1 ~ 100 mm/giây (điều chỉnh được) |
| Độ chính xác phay |
±0,03 mm |
| Độ chính xác lặp lại |
±0,01 mm |
| Tốc độ di chuyển trục |
800 mm/s |
| Kích thước dao phay |
∅0,8 ~ ∅3,0 mm (Xoắn trái) |
| Kiểm soát tuổi thọ dao |
Điều khiển bằng chương trình phần mềm |
| Bộ hút chân không |
Tích hợp, hút phía dưới, cổng cố định |
| Công suất chân không |
1,5 kW |
| Màn hình |
Màn hình 17 inch |
| Chế độ lập trình |
Điều khiển bàn phím dẫn hướng CCD với điều hướng lập trình tự động |
| Bảo vệ an toàn |
Màn chắn an toàn quang học (hai bên) |
| Cảnh báo lỗi |
Có |
Ứng dụng
Máy phay bàn đôi R-500D được thiết kế cho:
- Dây chuyền sản xuất SMT sản lượng lớn cần cắt tách liên tục không dừng chuyền
- Cắt tách panel PCB FR4, CEM-3, nền nhôm, mềm và rigid-flex
- Phay các đường viền PCB phức tạp và hình dạng bo bất quy tắc mà V-cut không xử lý được
- Điện tử ô tô — bo ECU, mô-đun cảm biến ADAS, cụm chiếu sáng LED
- PCB thiết bị y tế đòi hỏi cạnh không bavia và không gây ứng suất cơ học lên linh kiện
- Tách mô-đun điện tử tiêu dùng và thiết bị IoT ở tốc độ sản xuất cao
- Cắt tách bo mạch tự động hóa công nghiệp và điện tử công suất
Các ngành phục vụ
- Sản xuất hàng loạt điện tử tiêu dùng và thiết bị thông minh
- Điện tử ô tô (ECU, mô-đun ADAS, quản lý pin xe điện, chiếu sáng LED)
- Thiết bị y tế và điện tử chăm sóc sức khỏe
- Tự động hóa công nghiệp và điện tử công suất
- PCB viễn thông và hạ tầng 5G
- Cụm linh kiện độ tin cậy cao cho hàng không vũ trụ và quốc phòng
- Sản xuất chiếu sáng LED và màn hình hiển thị
Vì sao chọn R-500D?
| So với máy phay một bàn (R-400M)
Bàn đôi gần như loại bỏ thời gian máy chạy không tải — một bàn nạp trong khi bàn kia cắt. Năng suất hiệu dụng cao gấp tới 2× trên cùng diện tích sàn. |
So với cắt tách V-Cut
Phay được mọi hình dạng đường viền — đường cong, rãnh, hình dạng phức tạp. Không bị giới hạn ở đường cắt thẳng. |
| So với hệ thống phay inline
Chi phí thiết bị thấp hơn với năng suất tương đương cho sản xuất từ trung bình đến cao. Không cần tích hợp băng tải — triển khai độc lập linh hoạt. |
So với phay thủ công / cắt tay
Điều khiển servo CNC toàn phần đảm bảo độ chính xác ±0,03mm và khả năng lặp lại hoàn toàn — không mỏi người vận hành, không sai lệch giữa các ca. |
