Máy phay tách mạch là sản phẩm chính hãng được SMT Mall phân phối, phù hợp cho các dây chuyền sản xuất SMT/PCBA hiện đại.
Máy phay offline độc lập với hệ đồ gá mô-đun — nhanh chóng thích ứng với các định dạng panel PCB khác nhau mà không cần thay khuôn phức tạp.
Trục chính vòng tua cao đảm bảo đường cắt mượt, không bavia dọc theo biên dạng PCB phay cầu nối và đường viền với ứng suất cơ học tối thiểu lên linh kiện.
Hệ chân không tích hợp thu gom bụi FR4 và mảnh vụn tại nguồn — giữ môi trường làm việc sạch và bảo vệ linh kiện nhạy cảm.
Hệ chuyển động XY điều khiển CNC cho phép lập trình đường phay chính xác, lặp lại cho từng thiết kế panel PCB.
Phương pháp cắt bằng phay loại bỏ ứng suất uốn và cắt liên quan đến máy tách V-cut — lý tưởng cho PCB gắn dày đặc hoặc dễ vỡ.
Khung máy tiết kiệm không gian, phù hợp tích hợp vào bố cục sàn sản xuất SMT hiện có.
Giao diện điều khiển thân thiện giúp cấu hình tốc độ trục chính, tốc độ tiến dao và đường phay đơn giản.

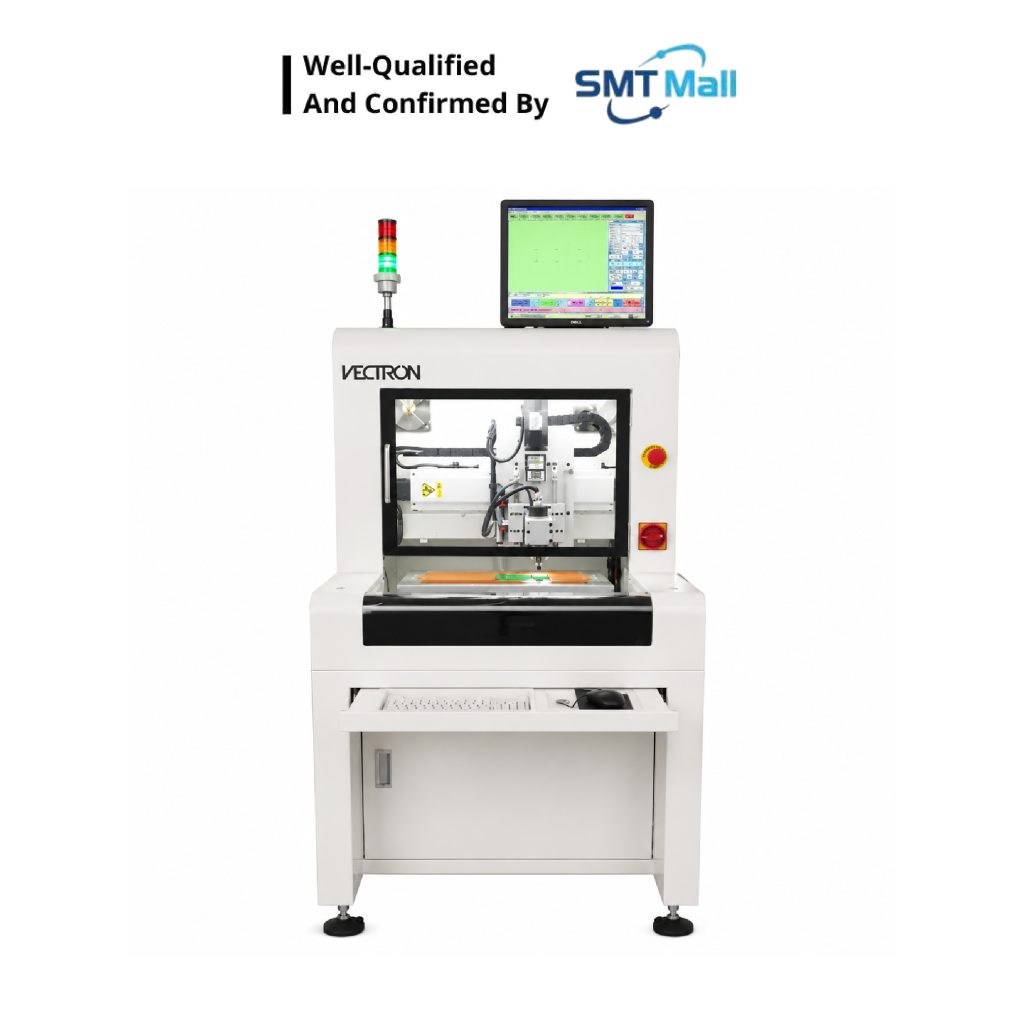

Máy phay mô-đun dòng R-350M của Vectron-Tech được chế tạo chuyên dụng cho ứng dụng cắt tách PCB offline trong dây chuyền lắp ráp điện tử SMT. Máy hoạt động trên hệ bàn XY điều khiển CNC, cho phép người vận hành lập trình đường phay tùy chỉnh bám chính xác theo cầu nối hoặc biên dạng của từng thiết kế panel PCB. Sau khi lập trình, máy cho các lần tách đồng nhất, lặp lại chu kỳ này sang chu kỳ khác — giảm phụ thuộc vào người vận hành và giảm thiểu nguy cơ hư hại bo mạch.
Khác với máy cắt tách V-cut dùng lưỡi cắt trượt, R-350M dùng mũi phay quay để cắt dọc theo cạnh bo. Phương pháp này tạo ra ứng suất cơ học lên PCB và linh kiện thấp hơn đáng kể, là lựa chọn ưu tiên cho bo có linh kiện cao gần đường cắt, BGA bước chân nhỏ hoặc mối hàn dễ vỡ.
Hệ hút bụi chân không tích hợp hút bụi sợi thủy tinh FR4 ra khỏi vùng cắt ngay lập tức, giữ cả bên trong máy lẫn bề mặt PCB sạch trong quá trình vận hành. Thiết kế đồ gá mô-đun cho phép máy đáp ứng nhiều kích thước panel PCB, và đồ gá có thể được thay giữa các lô sản xuất với thời gian chuyển đổi tối thiểu.
Được cấp nguồn AC 380V 3 pha và nặng khoảng 200 kg, R-350M là máy cấp sản xuất chắc chắn, thiết kế cho sử dụng công nghiệp lâu dài. Máy phù hợp với các nhà sản xuất điện tử tiêu dùng, bo điều khiển công nghiệp, điện tử ô tô và bảng LED cần giải pháp cắt tách offline đáng tin cậy.
| Thông số | Chi tiết |
|---|---|
| Model | R-350M |
| Loại máy | Máy phay PCB mô-đun offline / Máy cắt tách PCB |
| Kích thước máy | 1350 (C) × 1250 (R) × 650 (D) mm |
| Nguồn cấp | AC 380V, 3 pha, 2,5 KW |
| Khối lượng máy | Khoảng 200 kg |
| Bộ hút chân không | Hệ thống hút bụi chân không tích hợp sẵn |
| Loại phay | Phay offline lập trình XY bằng CNC |
| Phương pháp cắt tách | Mũi phay — tách bo phay cầu nối không ứng suất |
| Loại PCB phù hợp | PCB FR4 cứng một mặt, hai mặt; panel phay cầu nối và cắt theo đường viền |
| Trục chính | Trục chính chính xác tốc độ cao (tốc độ cấu hình theo ứng dụng) |
| Giao diện điều khiển | Bộ điều khiển CNC với đường phay XY lập trình được |
| Nhà sản xuất | Vectron-Tech (VCTEK) Electronics Equip Co., Ltd — Đông Quan, Trung Quốc |
Máy phay mô-đun dòng R-350M lý tưởng để cắt tách:
| Cắt không ứng suất: Cắt tách bằng phay loại bỏ ứng suất cơ học và độ uốn bo mạch do máy tách lưỡi V-cut gây ra — bảo vệ linh kiện bước chân nhỏ và mối hàn. |
| Quản lý bụi tích hợp: Hệ thu gom chân không tích hợp giữ bụi FR4 tại nguồn — không cần thiết bị hút bụi bổ sung. |
| Linh hoạt mô-đun: Hệ đồ gá hoán đổi cho phép chuyển đổi nhanh giữa các thiết kế panel PCB khác nhau — giảm thiểu thời gian dừng giữa các lô sản xuất. |
| Nhà sản xuất uy tín: Do Vectron-Tech (VCTEK) chế tạo — nhà sản xuất thiết bị SMT có tên tuổi tại Đông Quan với đầy đủ giải pháp phay PCB, làm sạch plasma và tự động hóa. |
