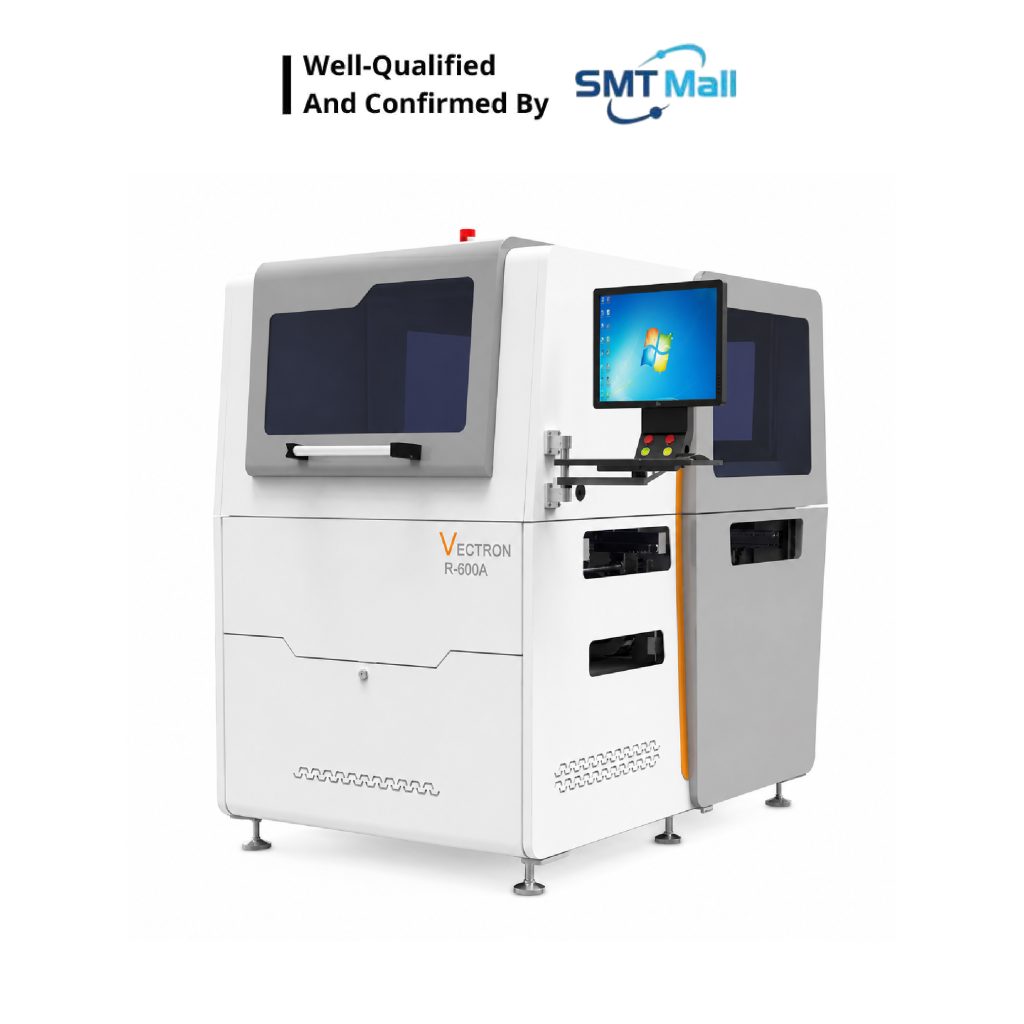

Máy phay tách mạch dạng inline R-600A

Máy phay tách mạch dạng inline là sản phẩm chính hãng được SMT Mall phân phối, phù hợp cho các dây chuyền sản xuất SMT/PCBA hiện đại.

Tính năng nổi bật

• Không cần đồ gá:  Cắt tách không cần đồ gá giúp loại bỏ chi phí khuôn gá, giảm nhân lực và tiêu hao vật tư — bo mạch được giữ và phay tự động.
• Chế độ xuất bo linh hoạt:  Hỗ trợ ba cấu hình xuất bo — băng tải, khay (Tray) và ray dẫn — để tương thích tối đa với các bố trí dây chuyền SMT hiện có.
• Nhận diện bo X (bỏ qua không cắt):  Máy có thể phát hiện và nhận diện vị trí bo X trên tấm panel và bỏ qua mà không cắt — nâng cao hiệu quả sản xuất và loại bỏ việc cắt nhầm.
• Cảm biến bo ra & khử tĩnh điện bằng ion:  Cảm biến bo ra tự động kết hợp phóng điện ion (trên cả kẹp gắp và cổng hút) giữ cho các bo đã tách không bị tích tĩnh điện và nhiễm bẩn.
• Hút bụi chân không phía trên:  Hệ thống chân không phía trên có độ kín cao thu gom bụi phay FR4 ngay tại nguồn, cho hiệu quả hút bụi xuất sắc và giữ bề mặt PCB sạch sẽ.
• Hệ thống chân không ngoài 2,2KW:  Máy hút bụi ngoài công suất lớn với thùng cách âm kín, thùng thu bụi dạng xe đẩy và quản lý bụi nâng cao cho môi trường sản xuất khắt khe.
• Giám sát dao cắt:  Giám sát trạng thái lưỡi dao theo thời gian thực phát hiện mòn hoặc gãy dao, cảnh báo người vận hành trước khi xảy ra lỗi và ngăn hư hại bo mạch.
• Model kẹp — Ba loại kẹp:  Model kẹp R-600A (R-600A) có ba cấu hình kẹp có thể hoán đổi (Kẹp A, Kẹp B, Kẹp C) để phù hợp với các hình dạng PCB và kích thước panel khác nhau.
• Nhiều tùy chọn bổ sung phong phú:  Có thể mở rộng với bộ đổi dao tự động, tự động đổi kẹp, kết nối hệ thống MES, chức năng ray đôi, khay lên/xuống tự động, tấm xuất ray, cổng phế phẩm và phát hiện sản phẩm lỗi.

Mô tả sản phẩm

R-600A hoạt động trên bàn chuyển động XY điều khiển CNC bám chính xác theo đường phay đã lập trình của từng thiết kế panel PCB. Khác với các phương pháp cắt tách truyền thống dùng lưỡi V-cut hoặc tách thủ công, mũi phay của R-600A cắt dọc theo cầu nối hoặc đường viền của từng bo riêng lẻ — cho cạnh cắt sạch, không bavia và không gây ứng suất uốn lên PCB hay linh kiện.

Một trong những khả năng nổi bật của R-600A là nhận diện và bỏ qua bo X trên panel — tính năng quan trọng đối với các dây chuyền chạy panel hỗn hợp hoặc panel có vị trí bo đã gắn và chưa gắn linh kiện. Chức năng nhận diện này đảm bảo chỉ các bo hợp lệ được phay và tách, trong khi các vị trí bỏ qua chỉ định được giữ nguyên, giúp loại bỏ lãng phí và nâng cao tỷ lệ đạt.

Ba tùy chọn chế độ xuất bo của máy — băng tải, khay (Tray) và ray dẫn — được minh họa trong sơ đồ mở rộng thiết bị. Ở chế độ xuất băng tải, các bo đã tách được đưa lên băng tải ra và vận chuyển đến trạm tiếp theo. Ở chế độ Tray, bo được xếp vào giá Tray trên cơ cấu nâng. Ở chế độ ray dẫn, bo được dẫn trực tiếp vào kênh ray ra để tích hợp với thiết bị phía sau. Mỗi chế độ xuất có thể được cấu hình phù hợp với bố trí dây chuyền sản xuất cụ thể.

Model kẹp R-600A tích hợp hệ thống giữ bo dạng kẹp gắp với ba tùy chọn đầu kẹp có thể hoán đổi — Kẹp A, Kẹp B và Kẹp C — mỗi loại được thiết kế cho các dạng panel PCB, cấu hình cạnh và khoảng cách cầu nối khác nhau. Hệ thống khử bụi tĩnh điện bằng ion trên cả kẹp gắp và cổng hút đảm bảo mọi bo đã tách ra khỏi máy với mức nhiễm bẩn bề mặt tối thiểu.

Kiến trúc chân không tích hợp kết hợp vỏ chân không kín phía trên tại đầu phay với bộ hút chân không ngoài 2,2KW công suất lớn đặt trong tủ kín cách âm. Thiết kế hút bụi dạng côn kèm thiết bị tĩnh điện bên trong cho khả năng thu bụi FR4 vượt trội — giải quyết một trong những thách thức dai dẳng nhất của công đoạn phay PCB.

Model kẹp R-600A — Các tùy chọn kẹp

Model kẹp R-600A hỗ trợ ba cấu hình đầu kẹp có thể hoán đổi, lựa chọn dựa trên hình dạng PCB và yêu cầu sản xuất:

Các đầu kẹp có thể hoán đổi và thay giữa các lô sản xuất để phù hợp thiết kế PCB khác nhau mà không cần cấu hình lại máy.]

Hệ thống chân không & hút bụi

Hệ thống chân không phía trên (Bên trong)

• Vỏ kín có độ kín cao tại đầu phay thu gom bụi FR4 trực tiếp tại điểm cắt
• Hiệu suất làm kín hàng đầu ngăn bụi thoát ra bề mặt PCB hoặc bên trong máy
• Hiệu quả với cả bụi phay mịn lẫn phoi lớn hơn

Hệ thống chân không ngoài (2,2KW)

• Máy hút bụi ngoài công suất lớn 2,2KW cung cấp lực hút mạnh cho các thao tác phay hạng nặng
• Thùng cách âm kín — giảm đáng kể mức ồn vận hành trong môi trường sản xuất
• Thùng thu bụi dạng xe đẩy cho phép dễ dàng lấy ra và xử lý phế liệu phay tích tụ
• Thiết kế hút bụi dạng côn với thiết bị tĩnh điện tích hợp để tách và thu bụi vượt trội

Thông số kỹ thuật

Chế độ xuất bo bằng băng tải

Ở chế độ xuất băng tải, R-600A đưa các PCB đã tách trực tiếp lên băng tải ra. Hệ thống băng tải được tích hợp vào khung máy và kết nối liền mạch với thiết bị SMT phía sau. Đây là cấu hình phổ biến nhất cho sản xuất inline liên tục.

• Bo đã tách được vận chuyển qua băng tải chống tĩnh điện đến trạm quy trình tiếp theo
• Phù hợp cho sản xuất liên tục tốc độ cao mà bo cần cấp thẳng vào máy tiếp theo
• Có thể cấu hình hướng vận chuyển từ trái sang phải (T→P) hoặc từ phải sang trái (P→T)

Chế độ xuất bo bằng khay (Tray)

Ở chế độ xuất Tray, các PCB đã tách được tự động xếp vào giá Tray gắn trên cơ cấu nâng có động cơ. Tray hạ xuống mỗi khi đặt một bo, duy trì chiều cao rơi bo đồng nhất trong suốt chu kỳ xếp.

• Hệ ray Tray dẫn bo vào Tray với định vị chính xác
• Cơ cấu nâng có động cơ tự động điều chỉnh chiều cao Tray
• Lý tưởng cho dây chuyền mà bo được thu gom theo lô để vận chuyển thủ công hoặc kiểm tra thứ cấp

Chế độ xuất bo bằng ray dẫn

Ở chế độ xuất ray dẫn, các bo đã tách được dẫn ra khỏi máy qua kênh ray chuyên dụng nối trực tiếp với thiết bị inline tiếp theo.

• Tấm xuất ray đảm bảo chuyển bo êm, không có khe hở giữa các máy
• Bắt tay tín hiệu tương thích SMEMA với thiết bị phía sau
• Phù hợp nhất cho dây chuyền SMT hoàn toàn tự động, không cần thao tác bo thủ công

Ứng dụng & ngành công nghiệp tương thích

• Điện tử tiêu dùng — điện thoại thông minh, máy tính bảng, thiết bị đeo, tai nghe TWS
• Điện tử ô tô — bo ECU, mô-đun ADAS, điện tử công suất trên xe
• Điều khiển công nghiệp — bo PLC, servo drive, bảng điều khiển HMI
• Thiết bị y tế — PCB độ tin cậy cao đòi hỏi cắt tách không nhiễm bẩn, không ứng suất
• Chiếu sáng LED — bo điều khiển LED, mảng COB, mô-đun chiếu sáng công suất lớn
• Mô-đun IoT & truyền thông — bo ăng-ten, mô-đun RF, mảng cảm biến không dây
• Mọi ứng dụng SMT đòi hỏi cắt tách panel PCB inline, không đồ gá, liên tục
