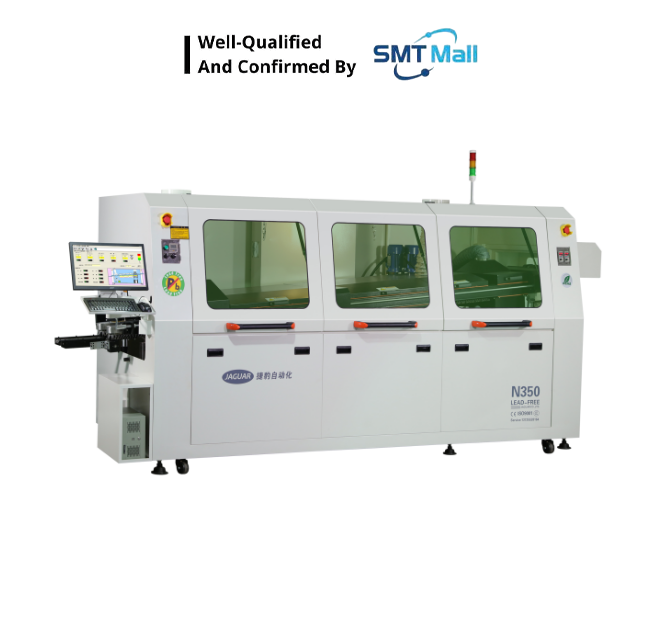

Máy hàn sóng đôi hợp kim là sản phẩm chính hãng được SMT Mall phân phối, phù hợp cho các dây chuyền sản xuất SMT/PCBA hiện đại.
| Tính năng nổi bật | |
| Bể thiếc hợp kim Ti: | Cấu tạo hợp kim titan loại bỏ hiện tượng bám dính và ăn mòn thiếc, kéo dài đáng kể tuổi thọ bể so với bể gang đúc hoặc inox thông thường. |
| Hàn sóng đôi: | Cấu hình sóng chip (sóng rối) + sóng êm đảm bảo thiếc thấm hoàn toàn trên bo xuyên lỗ phức tạp và bo công nghệ hỗn hợp. |
| Gia nhiệt sơ bộ khí nóng 3 giai đoạn: | Gia nhiệt sơ bộ độc lập 3 vùng với tổng chiều dài 1.600 mm; độ đồng đều nhiệt độ trong ±2°C để kích hoạt flux đáng tin cậy và giảm ứng suất nhiệt. |
| Phun flux bằng động cơ bước: | Vòi phun quét của Nhật với xi lanh khí nén không thanh và điều khiển PLC đảm bảo phủ flux đồng đều, chính xác — đáng tin cậy và nhất quán mỗi chu kỳ. |
| Ngón băng tải hợp kim Ti: | Ngón xích vận chuyển bằng hợp kim titan với rãnh chữ V kép, thiết kế chống dính thiếc; gia cường để bền lâu và chất lượng mối hàn sạch. |
| Hệ thống điều khiển PC + PLC: | Kiến trúc điều khiển kép (tùy chọn PC + PLC hoặc Màn hình cảm ứng + PLC) với hệ điều hành Win7, giao diện song ngữ Trung/Anh và ghi dữ liệu SPC kiểu hộp đen. |
| Sẵn sàng hàn không chì & có chì: | Hỗ trợ cả quy trình hàn không chì (hợp kim SAC) và Sn-Pb truyền thống; thiết kế lò độc lập để dễ vệ sinh và chuyển đổi quy trình. |
| Có tùy chọn nitơ: | Mô-đun môi trường nitơ tùy chọn kèm máy phân tích oxy độ chính xác cao; tiêu thụ nitơ ~16 m³/giờ tại 1.000 ppm cho mối hàn không oxy hóa, chất lượng cao. |
| Tự động làm sạch ngón kẹp: | Hệ thống tự động rửa ngón kẹp băng tải giữ ngón kẹp sạch để ngăn cầu thiếc và lỗi nhiễm bẩn. |
| Thiết kế tiết kiệm năng lượng: | Công suất vận hành thấp tới 7 kW trong khi sản xuất; truyền động biến tần và phát hiện bo thông minh giảm thiểu điện năng tiêu thụ và hao phí flux. |
| Thông số | Chi tiết |
| Model | JAGUAR N350 |
| Loại máy | Máy hàn sóng đôi (Sóng chip + Sóng êm) |
| Điện áp đầu vào | 380V AC / 50~60Hz (3 pha) |
| Tổng công suất | ≤ 20 kW |
| Công suất vận hành | ~7 kW (trong khi sản xuất) |
| Công suất bể thiếc | 380V / 12 kW |
| Công suất gia nhiệt sơ bộ | 220V / 8 kW |
| Vùng gia nhiệt sơ bộ | 3 vùng độc lập (khí nóng) |
| Chiều dài gia nhiệt sơ bộ | Tổng 1.600 mm |
| Độ đồng đều nhiệt độ gia nhiệt sơ bộ | ±2°C |
| Chiều rộng bo PCB | 50 ~ 350 mm (điều chỉnh được) |
| Tốc độ băng tải | 300 ~ 2.000 mm/phút (điều chỉnh được) |
| Hướng băng tải | Từ trái sang phải (tùy chọn phải sang trái) |
| Góc băng tải | Điều chỉnh được (liên hệ nhà máy để biết dải) |
| Vật liệu bể thiếc | Hợp kim titan |
| Dung tích bể thiếc | ~280 kg (có phiên bản 330 kg) |
| Nhiệt độ bể thiếc | Lên đến 400°C |
| Loại thiếc hàn | Không chì (SAC) / Sn-Pb |
| Điều khiển nhiệt độ thiếc | Gia nhiệt ngoài độc lập kép PID + SSR |
| Truyền động đỉnh sóng | Động cơ biến tần tần số cao nhập khẩu 220V / 1 kW |
| Hệ thống flux | Phun quét bằng động cơ bước; vòi phun của Nhật + xi lanh khí nén không thanh |
| Nguồn khí nén | 0,5 MPa |
| Kích thước máy (Thân máy) | 3.300 (D) × 1.420 (R) × 1.750 (C) mm |
| Kích thước máy (Tổng thể) | ~4.100 (D) × 1.420 (R) × 1.750 (C) mm |
| Khối lượng máy | ~1.300 kg |
| Hệ thống điều khiển | PC + PLC / Màn hình cảm ứng + PLC (có sẵn các tùy chọn) |
| Hệ điều hành / Giao diện | Windows 7; song ngữ Trung & Anh |
| Thời gian gia nhiệt thiếc | ~120 phút để đạt 250°C |
| Thời gian gia nhiệt sơ bộ ban đầu | ~10–15 phút để đạt 150°C |
| Tùy chọn nitơ | Có sẵn (máy phân tích O₂; ~16 m³/giờ tại 1.000 ppm) |
| Chứng nhận | CE, ISO 9000, RoHS, CCC |
| Bảo hành | 1 năm |
| Xuất xứ | Thâm Quyến, Quảng Đông, Trung Quốc |
| * Thông số kỹ thuật có thể thay đổi. Vui lòng liên hệ Jaguar hoặc nhà phân phối ủy quyền để có bảng thông số mới nhất đã xác nhận. | |
JAGUAR N350 phù hợp cho các quy trình hàn xuyên lỗ và công nghệ hỗn hợp sản lượng lớn, độ tin cậy cao, bao gồm:
Các ngành phục vụ
| So với N300 / N250 (Model nhỏ hơn) | So với bể thiếc gang đúc / inox thông thường |
| Khả năng chứa PCB rộng hơn (350 mm), vùng gia nhiệt sơ bộ dài hơn (1.600 mm), thể tích bể thiếc lớn hơn — lý tưởng cho bo mạch lớn hơn và năng suất cao hơn. | Bể hợp kim titan chống ăn mòn và bám dính thiếc — tuổi thọ bể dài hơn đáng kể, chi phí bảo trì thấp hơn và mối hàn sạch hơn. |
| So với máy hàn sóng đơn | So với hàn chọn lọc |
| Sóng đôi (chip + êm) đảm bảo phủ thiếc hoàn toàn trên bo xuyên lỗ phức tạp, bao gồm đầu nối và cụm công nghệ hỗn hợp. | Hàn sóng toàn bo nhanh hơn đáng kể cho sản xuất DIP sản lượng lớn; hàn chọn lọc phù hợp với bo công nghệ hỗn hợp sản lượng thấp. |
