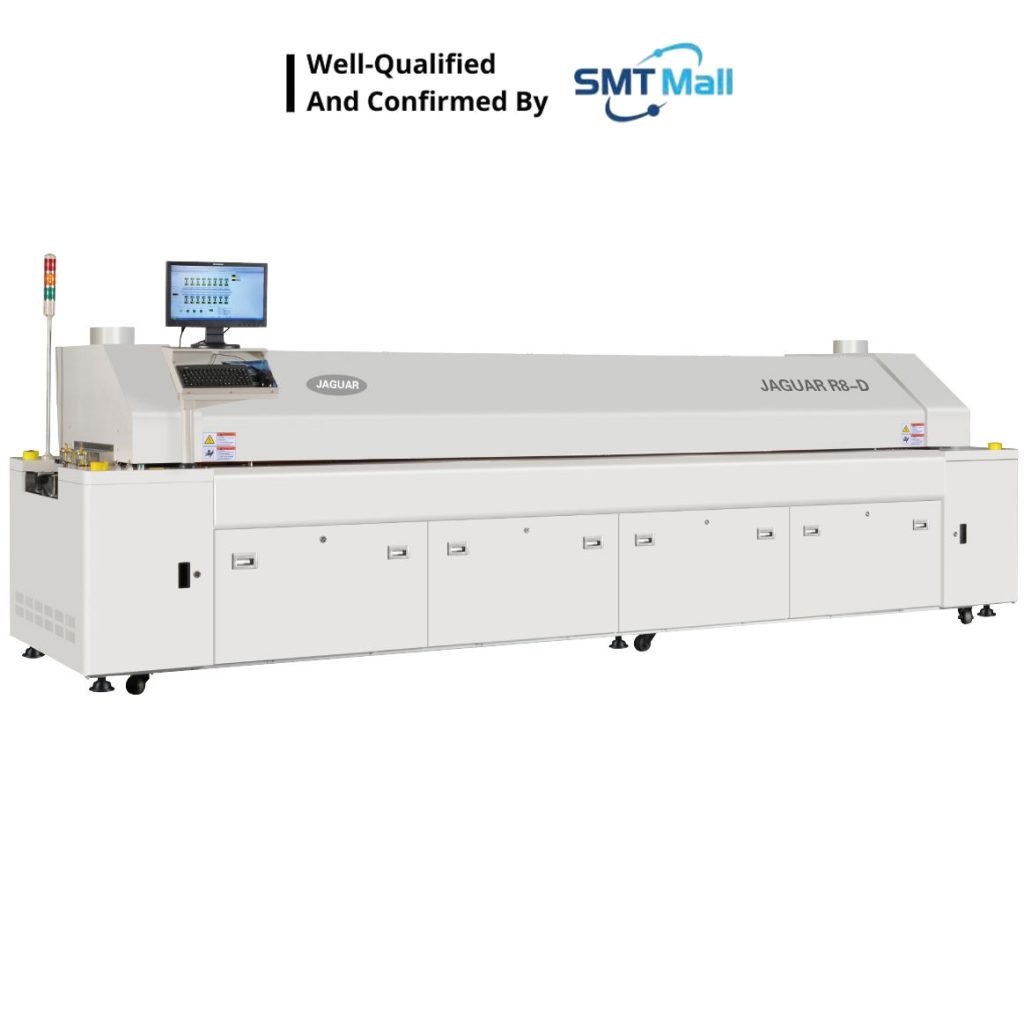

Lò hàn reflow khí nóng không chì 8 vùng có Nitơ là sản phẩm chính hãng được SMT Mall phân phối, phù hợp cho các dây chuyền sản xuất SMT/PCBA hiện đại.
| Tính năng chính | Mô tả |
| Hệ thống quản lý khí được cấp bằng sáng chế | 8 cặp vùng gia nhiệt trên và dưới với cấu trúc quản lý khí được cấp bằng sáng chế mang lại tuần hoàn khí nóng đối lưu toàn phần hiệu quả hơn và bù nhiệt nhanh hơn — đảm bảo độ đồng đều ΔT xuất sắc trên toàn bộ bề mặt PCB. |
| Môi trường nitơ (N₂) tích hợp | Hệ thống môi trường nitơ tích hợp (R8-N) duy trì môi trường trơ bên trong lò, ngăn oxy hóa, giảm thiểu lỗ rỗng và mang lại khả năng thấm ướt mối hàn vượt trội — quan trọng đối với các cụm linh kiện độ tin cậy cao trong ô tô, hàng không vũ trụ và y tế. |
| Điều khiển kép PLC Siemens + IPC | PLC Siemens kết hợp PC công nghiệp (IPC) chuyên dụng chạy Windows 7 mang lại độ ổn định quy trình vững chắc với giao diện song ngữ (Trung/Anh). Nếu IPC treo, PLC tiếp tục chạy ở chế độ offline — sản xuất không bao giờ bị gián đoạn. |
| Hệ thống chẩn đoán thông minh (IDS) | IDS tích hợp giám sát quy trình theo thời gian thực, cung cấp nhắc nhở sự cố, cảnh báo lỗi, liệt kê báo động, ghi dữ liệu SPC và lưu báo cáo — cho phép truy xuất toàn bộ quy trình và xử lý sự cố nhanh chóng. |
| Điều khiển nhiệt độ & quạt thổi độc lập theo vùng | Mỗi vùng trong 8 vùng gia nhiệt có nhiệt độ và tốc độ quạt thổi điều khiển độc lập — cho phép lập biểu đồ nhiệt tinh chỉnh cho BGA, CSP, 0201 và cụm linh kiện công nghệ hỗn hợp phức tạp để đáp ứng các cửa sổ quy trình không chì khắt khe nhất. |
| Hệ thống làm mát cưỡng bức từng bước | 3 vùng làm mát cưỡng bức độc lập đạt độ dốc làm mát ≥3°C/giây — dễ dàng đáp ứng yêu cầu quy trình không chì nghiêm ngặt và ngăn cong vênh linh kiện hoặc ứng suất nhiệt khi ra khỏi lò. |
| Hệ thống ray dẫn hướng tôi cứng | Ray dẫn hướng được tôi cứng để đảm bảo độ tin cậy lâu dài và ổn định kích thước. Điều chỉnh độ rộng thủ công là tiêu chuẩn; điều chỉnh tự động bằng động cơ giảm tốc SPG là tùy chọn. Bôi trơn xích ray bằng máy tính kéo dài chu kỳ bảo trì. |
| Phần tử gia nhiệt mô-đun dạng cắm | Các phần tử gia nhiệt có thiết kế mô-đun dạng cắm để thay thế nhanh mà không cần dụng cụ chuyên dụng — giảm thiểu thời gian dừng máy bảo trì theo kế hoạch và đột xuất trên dây chuyền sản xuất. |
| Bộ thu hồi flux | Bộ quản lý và thu hồi flux tích hợp thu giữ và xử lý cặn flux bên trong lò — giữ lò sạch sẽ, đáp ứng yêu cầu bảo vệ môi trường và kéo dài chu kỳ bảo dưỡng. |
| Phần mềm mạnh mẽ & ghi dữ liệu | Nền tảng phần mềm đầy đủ tính năng hỗ trợ lưu tất cả cài đặt nhiệt độ và tốc độ, lưu và gọi lại biểu đồ nhiệt, ghi dữ liệu SPC (80 GB) và in đầy đủ dữ liệu phục vụ lập tài liệu quy trình và đánh giá chất lượng. |
| Thông số | Chi tiết |
| Model | JAGUAR R8-N |
| Loại máy | Lò hàn reflow khí nóng không chì cao cấp có Nitơ |
| Tình trạng | Mới |
| Bảo hành | 12 tháng |
| Vùng gia nhiệt | TRÊN 8 / DƯỚI 8 (tổng 16 phần tử, quản lý khí được cấp bằng sáng chế) |
| Chiều dài vùng gia nhiệt | 3.121 mm |
| Chế độ gia nhiệt | Khí nóng đối lưu toàn phần |
| Vùng làm mát | 3 vùng làm mát cưỡng bức độc lập |
| Độ dốc làm mát | ≥ 3°C / giây |
| Chiều rộng PCB tối đa | 400 mm (xích); chiều rộng băng tải lưới 450 mm |
| Dải chiều rộng ray | Điều chỉnh được (thủ công là tiêu chuẩn; động cơ giảm tốc SPG tự động là tùy chọn) |
| Tốc độ băng tải | 0 – 2.000 mm/phút (vô cấp) |
| Hướng băng tải | Từ trái sang phải (tùy chọn phải sang trái) |
| Chiều cao băng tải | 900 ± 20 mm |
| Kiểu truyền động | Băng tải lưới và xích |
| Khoảng hở linh kiện | Trên 25 mm / Dưới 25 mm |
| Bôi trơn ray | Bôi trơn xích được điều khiển bằng máy tính |
| Nguồn cấp | 5 dây, 3 pha 380V 50/60 Hz |
| Công suất khởi động | 58 kW |
| Công suất gia nhiệt ban đầu | 50 kW |
| Điện năng tiêu thụ bình thường | ~12–15 kW (trong khi sản xuất) |
| Thời gian khởi động | ~20 phút để đạt nhiệt độ làm việc |
| Dải cài đặt nhiệt độ | Nhiệt độ phòng đến 300°C |
| Phương pháp điều khiển nhiệt độ | Điều khiển vòng kín PID + điều khiển SSR |
| Độ chính xác điều khiển nhiệt độ | ±1°C |
| Độ lệch nhiệt độ trên PCB | ±2°C |
| Hệ thống điều khiển | PLC Siemens + IPC chuyên dụng |
| Hệ điều hành / Giao diện | Windows 7; song ngữ Trung & Anh |
| Lưu trữ dữ liệu | Ghi dữ liệu SPC & lưu trạng thái (80 GB) |
| Tấm phun | Hợp kim nhôm (thiết kế mới nhất) |
| Hệ thống nitơ | Môi trường nitơ tích hợp (R8-N tiêu chuẩn); kèm đường ống N₂ + máy phân tích oxy |
| Lượng tiêu thụ nitơ | ~16 m³/giờ tại ≤1.000 ppm O₂ (xấp xỉ) |
| Kích thước đóng gói (D×R×C) | 5.860 × 1.380 × 1.520 mm |
| Khối lượng máy | 2.650 kg |
| Màu sắc | Máy tính màu xám |
| Phụ kiện tùy chọn | Máy làm lạnh nước, giá đỡ giữa bo mạch, tùy chọn ray đôi, tự động điều chỉnh độ rộng ray |
| Chứng nhận | CE, CCC, ISO 9000, RoHS |
| Xuất xứ | Thâm Quyến, Quảng Đông, Trung Quốc |
