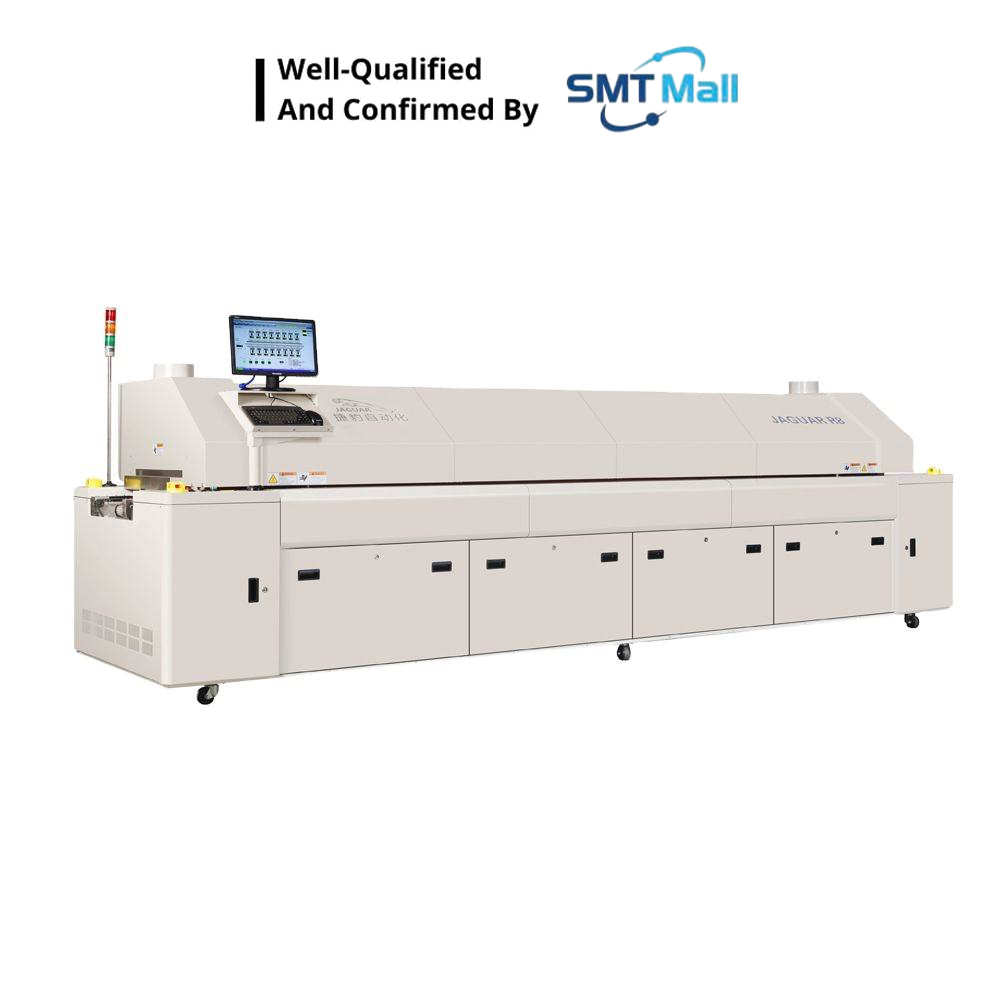

Lò hàn reflow khí nóng không chì cao cấp là sản phẩm chính hãng được SMT Mall phân phối, phù hợp cho các dây chuyền sản xuất SMT/PCBA hiện đại.
| Tính năng nổi bật | |
| Kiến trúc gia nhiệt 8+8 vùng: | 16 vùng gia nhiệt độc lập (8 trên / 8 dưới) với cấu trúc quản lý khí được cấp bằng sáng chế — mang lại đối lưu khí nóng hiệu quả hơn và bù nhiệt nhanh hơn trên toàn bộ PCB. |
| Điều khiển vòng kín PLC + PID: | Điều khiển hai lớp qua PLC và mạch mô-đun với điều chỉnh nhiệt độ vòng kín PID, đạt độ chính xác hàng đầu ngành ±1°C đồng thời trên tất cả các vùng. |
| Hệ thống chẩn đoán thông minh (IDS): | IDS tích hợp cung cấp nhắc nhở sự cố theo thời gian thực, cảnh báo lỗi, liệt kê lỗi và ghi dữ liệu SPC — giảm thiểu thời gian dừng máy và cho phép truy xuất toàn bộ quy trình. |
| Giao diện song ngữ Win7: | Nền tảng Windows 7 với giao diện đồ họa thân thiện; dễ dàng chuyển đổi giữa tiếng Anh và tiếng Trung. Phần mềm mạnh mẽ lưu mọi cài đặt, hỗ trợ in dữ liệu và lưu trữ dữ liệu quy trình 80 GB. |
| Điều khiển độc lập theo vùng & quạt thổi: | Nhiệt độ vùng và tốc độ quạt thổi được điều khiển độc lập cho từng vùng — cho phép quản lý biểu đồ nhiệt chính xác cho nhiều loại PCB đa dạng, bao gồm BGA, CSP và linh kiện 0201. |
| Hệ thống làm mát bằng máy làm lạnh nước: | Hệ thống làm mát khí cưỡng bức tích hợp máy làm lạnh nước đảm bảo hạ nhiệt nhanh, ổn định sau đỉnh reflow — lý tưởng cho biểu đồ nhiệt hợp kim SAC không chì. |
| Tùy chọn môi trường nitơ: | Mô-đun N2 tùy chọn kèm máy phân tích O2 tạo môi trường hàn không oxy hóa, giảm đáng kể hiện tượng cầu thiếc và cải thiện chất lượng mối hàn trên bo bước chân nhỏ và mật độ cao. |
| Hệ thống ray dẫn hướng tôi cứng: | Ray dẫn hướng được xử lý tôi cứng để chống mài mòn vượt trội. Tự động bôi trơn là tiêu chuẩn; động cơ giảm tốc SPG tùy chọn để tự động điều chỉnh độ rộng băng tải. |
| Bộ thu hồi flux: | Bộ thu gom và thu hồi flux tích hợp đáp ứng yêu cầu bảo vệ môi trường và ngăn flux làm bẩn phần tử gia nhiệt, kéo dài tuổi thọ máy. |
| Tương thích SMEMA / Inline: | Hướng băng tải T→P (hoặc P→T) với chiều cao dây chuyền SMT tiêu chuẩn 900±20 mm; hệ thống băng tải lưới và xích cho vận chuyển PCB êm, đáng tin cậy với mọi loại bo mạch. |
| Thông số | Chi tiết |
| HỆ THỐNG GIA NHIỆT | |
| Model | JAGUAR R8 / R8-N (Phiên bản Nitơ) |
| Vùng gia nhiệt | Trên 8 / Dưới 8 (16 vùng độc lập) |
| Vùng làm mát | Trên 3 / Dưới 3 |
| Chiều dài đường gia nhiệt | 3.121 mm |
| Kiểu gia nhiệt | Khí nóng (đối lưu cưỡng bức) |
| Kiểu làm mát | Máy làm lạnh nước |
| Lưu lượng hút khí | 10 m³/phút × 2 cửa hút |
| HỆ THỐNG BĂNG TẢI | |
| Chiều rộng PCB tối đa | 420 mm (thông số Alibaba) / 460 mm (thông số R8-N) |
| Chiều rộng băng tải lưới | 500 mm |
| Hướng băng tải | T → P (P → T tùy chọn) |
| Chiều cao quy trình | 900 ± 20 mm (chiều cao SMT tiêu chuẩn) |
| Loại băng tải | Lưới và xích |
| Tốc độ băng tải | 300 ~ 2.000 mm/phút (điều chỉnh được) |
| Tự động bôi trơn | Tiêu chuẩn |
| Ray cố định | Ray trước cố định (tùy chọn: Ray sau cố định) |
| Khoảng hở sản phẩm | Trên và dưới 25 mm |
| HỆ THỐNG ĐIỀU KHIỂN | |
| Nguồn cấp | 380V AC / 50~60Hz, 3 pha 5 dây |
| Tổng điện năng tiêu thụ | ≤ 40 kW (Định mức); ~1.000 W khi khởi động |
| Điện năng tiêu thụ khi khởi động | 60 kW / 33 kW (đỉnh) |
| Điện năng tiêu thụ ổn định | 6 ~ 9 kW (trong khi sản xuất) |
| Thời gian tăng nhiệt | ~20 phút |
| Dải cài đặt nhiệt độ | Nhiệt độ phòng ~ 300°C |
| Phương pháp điều khiển nhiệt độ | Vòng kín PID + điều khiển SSR |
| Độ chính xác điều khiển nhiệt độ | ±1°C |
| Lưu trữ dữ liệu | Dữ liệu quy trình và trạng thái (80 GB) |
| Tấm phun | Tấm hợp kim nhôm |
| Hệ thống cảnh báo | Nhiệt độ bất thường (Quá nhiệt / Nhiệt thấp); Cảnh báo rơi bo |
| Đèn tháp tín hiệu | Hổ phách = Cảnh báo | Xanh lá = Bình thường | Đỏ = Bất thường |
| Hệ điều hành / Giao diện | Windows 7; song ngữ Trung & Anh |
| THÔNG TIN CHUNG | |
| Kích thước máy (D×R×C) | 5.300 × 1.350 × 1.550 mm (danh sách Alibaba) |
| Kích thước máy R8-N | 5.620 × 1.445 × 1.520 mm (danh sách Made-in-China) |
| Khối lượng máy | ~2.200 kg |
| Màu sắc | Xám máy tính |
| Tùy chọn nitơ | Có sẵn (kèm máy phân tích O2 + đường ống N2) |
| Chứng nhận | CE, ISO 9000, CCC, RoHS |
| Bảo hành | 1 năm |
| Xuất xứ | Thâm Quyến, Quảng Đông, Trung Quốc |
| * Thông số kỹ thuật có thể khác nhau giữa các phiên bản. Vui lòng xác nhận với Jaguar hoặc nhà phân phối ủy quyền để có bảng thông số mới nhất đã xác nhận. | |
JAGUAR R8 phù hợp cho các quy trình hàn reflow SMT độ chính xác cao, sản lượng lớn, bao gồm:
Các ngành phục vụ
| So với lò reflow tiêu chuẩn / tầm trung | So với lò 6 vùng cấp thấp |
| 16 vùng gia nhiệt độc lập (8T+8B) so với 6–10 vùng trên máy tầm trung — kiểm soát biểu đồ nhiệt tinh vi hơn, cách ly giữa các vùng tốt hơn và bù nhiệt nhanh hơn cho linh kiện phức tạp. | Đường gia nhiệt dài hơn 3.121 mm và nhiều vùng hơn cho biểu đồ reflow êm và kiểm soát tốt hơn — quan trọng đối với hợp kim SAC không chì, BGA và cụm SMT hỗn hợp mật độ cao. |
| So với lò reflow không dùng nitơ | So với reflow theo mẻ / offline |
| Mô-đun N2 tùy chọn giảm oxy xuống <1.000 ppm — loại bỏ các lỗi liên quan đến oxy hóa, cải thiện độ sáng mối hàn và cần thiết cho cụm linh kiện bước chân nhỏ, flip-chip và độ tin cậy cao. | Thiết kế băng tải lưới và xích hoàn toàn inline cho phép dòng sản xuất liên tục không trễ giữa các bo — tích hợp liền mạch vào mọi dây chuyền SMT ở chiều cao tiêu chuẩn 900 mm. |
