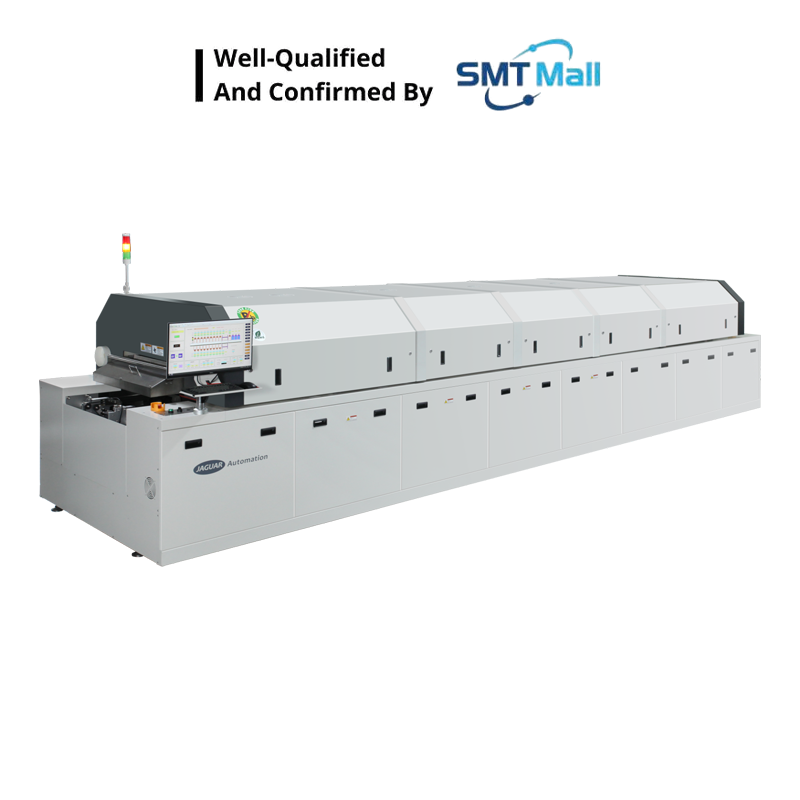

Máy hàn lò reflow chân không là sản phẩm chính hãng được SMT Mall phân phối, phù hợp cho các dây chuyền sản xuất SMT/PCBA hiện đại.
Tính năng nổi bật
| Tính năng chính |
Mô tả |
| Môi trường hàn chân không |
Thực hiện hàn reflow trong chân không (thấp tới 2 mbar), loại bỏ hiệu quả lỗ rỗng, bọt khí và oxy hóa — mang lại mối hàn không lỗi, độ tin cậy cao, quan trọng đối với điện tử ô tô, hàng không vũ trụ và y tế. |
| Hệ thống vận chuyển ba giai đoạn |
Vùng gia nhiệt, vùng chân không và vùng làm mát độc lập cho phép điều chỉnh quy trình riêng cho từng giai đoạn — đảm bảo biểu đồ nhiệt tối ưu, giảm lỗ rỗng và làm mát bo mạch an toàn chỉ trong một lượt chạy liên tục. |
| Tự động mở nắp lò |
Hệ thống tự động mở nắp bằng động cơ trên buồng chân không giúp tiếp cận nhanh, an toàn để vệ sinh, bảo trì và chuyển đổi — giảm thiểu thời gian dừng máy và nâng cao hiệu quả vận hành. |
| Hệ thống làm mát nước 5 HP |
Trang bị máy làm lạnh nước 5 HP hiệu suất cao cho vùng làm mát, đảm bảo tản nhiệt nhanh và đồng đều từ PCB sau khi hàn để ngăn ứng suất nhiệt và hư hại linh kiện. |
| Hệ thống thu hồi flux hiệu quả |
Hệ thống thu hồi và quản lý flux tích hợp ngăn tích tụ cặn nhựa thông bên trong buồng — giảm tần suất vệ sinh và giữ quy trình sạch sẽ. |
| Chu kỳ sản xuất nhanh |
Chu kỳ sản xuất trung bình 40–60 giây mỗi bo cho phép sản xuất liên tục năng suất cao, đáp ứng nhu cầu của cả dây chuyền SMT lô nhỏ và sản lượng lớn. |
| Hệ thống điều khiển PLC + PC |
Kiến trúc điều khiển kép (PLC + giao diện máy tính) với khả năng chỉnh sửa biểu đồ chân không, giám sát thời gian thực và ghi dữ liệu để truy xuất đầy đủ và lặp lại quy trình. |
| Không chì & tuân thủ RoHS |
Hỗ trợ đầy đủ quy trình hàn không chì (hợp kim SAC) tuân thủ RoHS và các tiêu chuẩn môi trường quốc tế, cũng như quy trình Sn-Pb truyền thống khi cần. |
Thông số kỹ thuật
| Thông số |
Chi tiết |
| Điện áp |
380 V |
| Loại |
Máy hàn tự động (Reflow chân không) |
| Tình trạng |
Mới |
| Bảo hành |
1 năm |
| Công suất định mức |
1000 W |
| Dòng điện |
100 A |
| Xuất xứ |
Quảng Đông, Trung Quốc |
| Tên thương hiệu |
Jaguar |
| Kích thước máy |
6600 × 1670 × 1570 mm |
| Khối lượng máy |
4300 kg |
| Độ chân không |
1 ~ 10 mbar |
| Chiều rộng băng tải |
500 mm |
| Thời gian gia nhiệt |
45 phút |
| Tốc độ vận chuyển |
300 – 2.000 mm/phút |
| Vùng gia nhiệt |
TRÊN 10 / DƯỚI 10 (tổng 20 vùng) |
| Chiều dài vùng gia nhiệt |
3.500 mm |
| Hệ thống vận chuyển |
Ba giai đoạn: Vùng gia nhiệt → Vùng chân không → Vùng làm mát |
| Chu kỳ sản xuất |
40 – 60 giây (trung bình) |
| Hệ thống làm mát |
Máy làm lạnh nước 5 HP |
| Hệ thống điều khiển |
PLC + PC / Màn hình cảm ứng |
| Loại thiếc hàn |
Không chì (SAC) / Sn-Pb |
| Chứng nhận |
CE, ISO 9000, RoHS |
Đóng gói & giao hàng
| Thông số |
Chi tiết |
| Đơn vị bán |
Sản phẩm đơn lẻ |
| Kích thước kiện hàng |
7360 × 1870 × 1660 cm |
| Tổng khối lượng kiện hàng |
4600,000 kg |
| Loại đóng gói |
Gói chân không và thùng gỗ ván ép |
Ứng dụng
- Lắp ráp PCB SMT độ tin cậy cao đòi hỏi mối hàn không lỗ rỗng (các loại chip BGA, QFN, LGA)
- Hàn PCB ECU ô tô, mô-đun công suất, chiếu sáng LED và hệ thống quản lý pin xe điện
- Điện tử hàng không vũ trụ và quốc phòng đòi hỏi độ toàn vẹn mối hàn theo chuẩn MIL
- Cụm PCB thiết bị y tế mà độ tin cậy mối hàn có ý nghĩa quan trọng về an toàn
- Điện tử công suất: mô-đun IGBT, bộ chuyển đổi DC-DC, cụm bộ nguồn
- Sản xuất PCB thiết bị viễn thông và hạ tầng 5G
- Bo điều khiển tự động hóa công nghiệp, mô-đun rơ-le và cụm cảm biến
- Sản xuất điện tử tiêu dùng, thiết bị thông minh và phần cứng IoT
Các ngành phục vụ
- Sản xuất điện tử tiêu dùng và thiết bị thông minh
- Điện tử ô tô (ECU, mô-đun ADAS, chiếu sáng LED, hệ thống pin xe điện)
- Cụm PCB độ tin cậy cao cho hàng không vũ trụ & quốc phòng
- Thiết bị y tế và điện tử khoa học đời sống
- Tự động hóa công nghiệp, điện tử công suất và hệ thống điều khiển
- Viễn thông, mạng và hạ tầng 5G
- Sản xuất chiếu sáng LED và màn hình hiển thị
