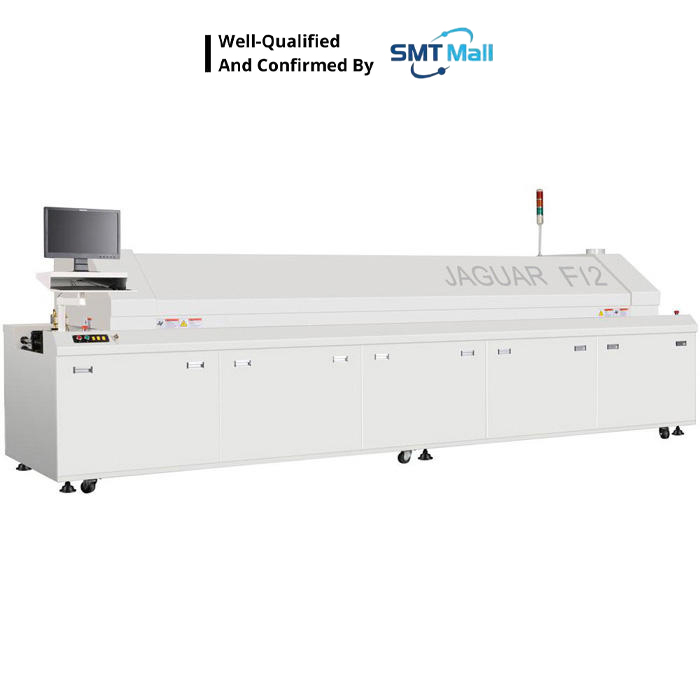

Lò hàn reflow khí nóng không chì 12 vùng là sản phẩm chính hãng được SMT Mall phân phối, phù hợp cho các dây chuyền sản xuất SMT/PCBA hiện đại.
| Tính năng chính | Mô tả |
| Hệ thống gia nhiệt 12 vùng (24 phần tử) | 12 vùng gia nhiệt độc lập với 24 phần tử (TRÊN 12 / DƯỚI 12), mỗi phần tử có điều khiển nhiệt độ và công tắc riêng. Cung cấp khả năng lập biểu đồ nhiệt chính xác cần thiết cho BGA, QFN và các cụm linh kiện hỗn hợp phức tạp. |
| Thiết kế lò tiết kiệm năng lượng mới | Thiết kế tuần hoàn hồi khí 4 mặt đảm bảo đối lưu khí nóng tối ưu, độ đồng đều nhiệt độ hàng đầu (±1~2°C) và bù nhiệt nhanh hơn — giảm tiêu thụ năng lượng trong sản xuất liên tục. |
| Động cơ nhiệt độ cao dạng cắm | Động cơ nhiệt độ cao nhập khẩu dạng cắm cho phép thay thế nhanh trong dưới 5 phút, giảm thiểu thời gian dừng máy bảo trì và đảm bảo độ tin cậy sản xuất liên tục. |
| Hệ thống điều khiển PLC Siemens + IPC | Kiến trúc điều khiển kép: PLC Siemens cho hiệu suất máy theo thời gian thực, kết hợp PC công nghiệp (IPC) chuyên dụng chạy Windows 7. Nếu IPC treo, PLC tiếp tục chạy offline — sản xuất không bao giờ bị gián đoạn. |
| Hệ thống băng tải lưới & xích | Truyền động lưới và xích chính xác được điều khiển bằng máy tính cho vận chuyển PCB êm, không rung lắc. Điều khiển tốc độ vô cấp bằng biến tần (0,35–1,5 m/phút), độ chính xác ±2 mm/phút. Độ rộng ray điều chỉnh 50–400 mm. |
| Hai vùng làm mát khí cưỡng bức | 2 vùng làm mát độc lập (TRÊN 2 / DƯỚI 2) với làm mát khí cưỡng bức bằng quạt hướng trục đảm bảo tản nhiệt nhanh, đồng đều từ bo mạch sau reflow — ngăn ứng suất nhiệt và biến dạng linh kiện. |
| Tự động nâng thân lò bằng xi lanh | Thân lò được nâng tự động bằng xi lanh để tiếp cận buồng gia nhiệt bên trong an toàn, thuận tiện phục vụ kiểm tra, vệ sinh và bảo trì. |
| UPS & tự động trễ tắt máy | UPS tích hợp và hệ thống tự động trễ tắt máy bảo vệ PCB và máy khi mất điện hoặc quá nhiệt — ngăn hư hại linh kiện và đảm bảo tắt máy an toàn. |
| Có tùy chọn nitơ | Mô-đun môi trường nitơ tùy chọn cho hàn không oxy hóa, giảm thiểu lỗ rỗng — phù hợp cho các ứng dụng độ tin cậy cao đòi hỏi reflow trong môi trường trơ. |
| Hệ thống cảnh báo toàn diện | Cảnh báo đa chế độ: nhiệt độ bất thường (quá cao / quá thấp), cảnh báo rơi bo và đèn tháp 3 màu (Vàng = Cảnh báo, Xanh = Bình thường, Đỏ = Bất thường) giúp người vận hành quan sát rõ ràng. |
| Thông số | Chi tiết |
| Model | JAGUAR F12 |
| Loại máy | Lò hàn reflow khí nóng không chì |
| Vùng gia nhiệt | TRÊN 12 / DƯỚI 12 (tổng 24 phần tử) |
| Chiều dài vùng gia nhiệt | 4.640 mm |
| Chế độ gia nhiệt | Khí nóng (tuần hoàn cưỡng bức) |
| Vùng làm mát | TRÊN 2 / DƯỚI 2 |
| Chế độ làm mát | Làm mát bằng khí cưỡng bức |
| Lưu lượng hút khí | 10 m³/phút × 2 cửa hút |
| Chiều rộng PCB tối đa | 400 mm |
| Chiều rộng băng tải lưới | 450 mm |
| Dải chiều rộng ray | 50 – 400 mm |
| Tốc độ băng tải | 0 – 2.000 mm/phút (0,35 – 1,5 m/phút) |
| Độ chính xác tốc độ | ±2 mm/phút |
| Hướng băng tải | Từ trái sang phải (tùy chọn phải sang trái) |
| Chiều cao băng tải | 900 ± 20 mm |
| Kiểu truyền động | Băng tải lưới và xích |
| Khoảng hở linh kiện | Trên và dưới 25 mm |
| Nguồn cấp | 5 dây, 3 pha 380V 50/60 Hz |
| Tổng công suất | 56 kW |
| Công suất khởi động | 48 kW |
| Điện năng tiêu thụ bình thường | 12 kW |
| Thời gian khởi động | ~20 phút |
| Dải cài đặt nhiệt độ | Nhiệt độ phòng đến 300°C |
| Phương pháp điều khiển nhiệt độ | Điều khiển vòng kín PID & điều khiển SSR |
| Độ chính xác điều khiển nhiệt độ | ±1°C |
| Độ lệch nhiệt độ trên PCB | ±2°C |
| Hệ thống điều khiển | PLC Siemens + IPC chuyên dụng |
| Hệ điều hành / Giao diện | Windows 7; song ngữ Trung & Anh |
| Lưu trữ dữ liệu | Lưu trữ dữ liệu quy trình và trạng thái (80 GB) |
| Tấm phun | Hợp kim nhôm |
| Kích thước máy (D×R×C) | ~6.600 × 1.420 × 1.580 mm |
| Khối lượng máy | ~2.000 kg |
| Màu sắc | Máy tính màu xám |
| Tình trạng | Mới |
| Tùy chọn nitơ | Có sẵn (tùy chọn) |
| Chứng nhận | CE, CCC, ISO 9000, RoHS |
| Bảo hành | 12 tháng |
| Xuất xứ | Thâm Quyến, Quảng Đông, Trung Quốc |
