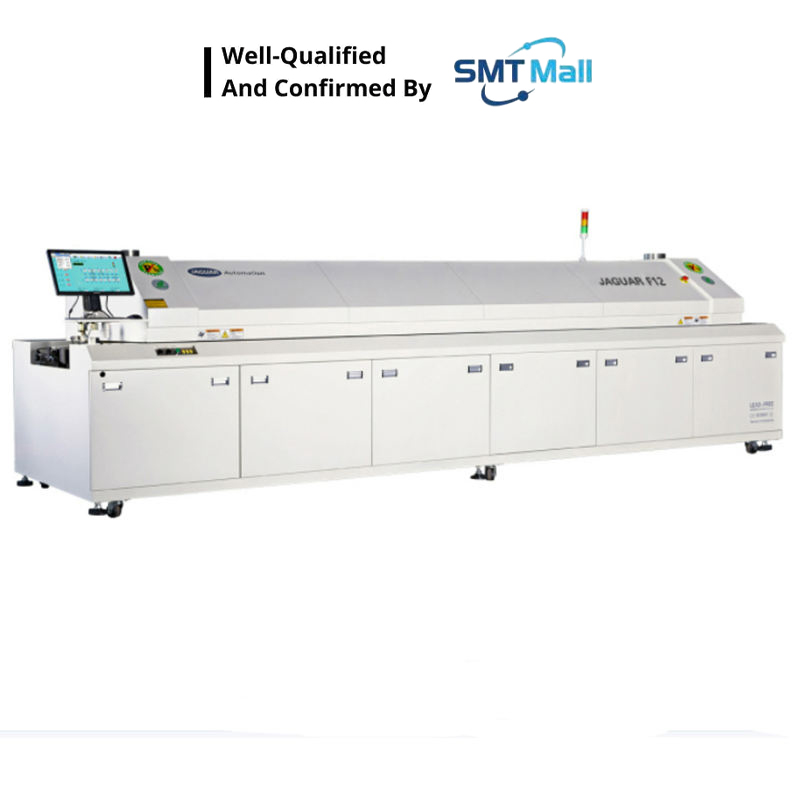

Lò hàn reflow SMT F12 vật liệu chọn lọc là sản phẩm chính hãng được SMT Mall phân phối, phù hợp cho các dây chuyền sản xuất SMT/PCBA hiện đại.
Vật liệu được tuyển chọn kỹ — Điểm nổi bật về chất lượng linh kiện
| Linh kiện / Vật liệu |
Chi tiết chất lượng |
| Tấm phun khí nóng hợp kim nhôm |
Tấm phun khí nóng hợp kim nhôm thiết kế mới nhất với cấu trúc xốp để phân bố khí nóng đồng đều. Hiệu suất cách nhiệt vượt trội loại bỏ ‘hiệu ứng bóng’, đảm bảo truyền nhiệt đều đến mọi linh kiện trên toàn bộ chiều rộng PCB. |
| Động cơ nhiệt độ cao nhập khẩu dạng cắm |
Mỗi vùng gia nhiệt được dẫn động bởi một động cơ nhiệt độ cao nhập khẩu với thiết kế mô-đun dạng cắm — cho phép thay thế hoàn toàn trong dưới 5 phút mà không cần dụng cụ. Đảm bảo tuổi thọ dài, ít ồn và vận hành không giật. |
| Mạch mô-đun PLC Siemens |
PLC thương hiệu Siemens với thiết kế mạch mô-đun cho độ ổn định và độ lặp lại cao. Nếu IPC gặp sự cố, PLC tiếp tục chạy offline mà không dừng sản xuất, bảo vệ mọi bo mạch trong lò. |
| Ray dẫn hướng tôi cứng |
Ray dẫn hướng được xử lý tôi cứng công nghiệp để tăng cường độ ổn định kích thước và khả năng chống mài mòn — kéo dài tuổi thọ ray trong điều kiện sản xuất nhiệt độ cao liên tục. |
| Vật liệu cách nhiệt mật độ cao |
Cấu trúc lò tiết kiệm năng lượng mới với lớp cách nhiệt mật độ cao ở cả 4 mặt. Giảm đáng kể thất thoát nhiệt, rút ngắn thời gian khởi động còn ~20 phút và giảm công suất chạy bình thường xuống ~12 kW. |
| Băng tải lưới thép không gỉ đặc biệt |
Băng tải lưới thép không gỉ chịu tải nặng kèm bộ căng giúp vận chuyển PCB êm, không rung lắc, không biến dạng. Bền và chống mài mòn, chịu được vận hành liên tục ở nhiệt độ cao trong thời gian dài. |
| Cấu trúc băng tải hợp kim nhôm |
Cơ cấu truyền động dẫn hướng đồng bộ làm từ hợp kim nhôm cho phép điều chỉnh độ rộng ray chính xác, ổn định và kết nối inline liền mạch với thiết bị SMT phía trước/phía sau. |
| SSR nhập khẩu dòng điện lớn |
Đầu ra gia nhiệt khí nóng sử dụng rơ-le bán dẫn (SSR) dòng điện lớn nhập khẩu kèm tản nhiệt riêng, đảm bảo đóng cắt an toàn, không tiếp điểm, cải thiện hiệu quả làm mát và kéo dài tuổi thọ SSR so với rơ-le thông thường. |
Tính năng nổi bật
| Tính năng chính |
Mô tả |
| 12 vùng gia nhiệt, 24 phần tử |
12 phần tử gia nhiệt độc lập TRÊN / 12 DƯỚI với tuần hoàn khí hồi 4 mặt cho độ đồng đều nhiệt độ hàng đầu. Mỗi vùng có điều khiển nhiệt độ và công tắc độc lập để lập biểu đồ nhiệt chính xác. |
| Thiết kế lò tiết kiệm năng lượng mới |
Thiết kế hồi khí 4 mặt kết hợp vật liệu cách nhiệt cao cấp giảm thiểu thất thoát nhiệt, rút ngắn thời gian khởi động còn ~20 phút và giữ công suất vận hành bình thường thấp chỉ ~12 kW trong quá trình sản xuất liên tục. |
| PLC Siemens + IPC chuyên dụng |
Điều khiển kép: PLC Siemens + IPC chạy Windows 7 với giao diện song ngữ Anh/Trung. PLC dự phòng offline bảo vệ sản xuất nếu IPC gặp sự cố. Hỗ trợ lưu trữ dữ liệu 80 GB và in đầy đủ biểu đồ nhiệt. |
| Tự động nâng thân lò bằng xi lanh |
Thân lò được nâng tự động bằng xi lanh, đảm bảo tiếp cận buồng gia nhiệt bên trong an toàn và thuận tiện để vệ sinh, kiểm tra và bảo trì. |
| Làm mát kép bằng quạt hướng trục cưỡng bức |
Các vùng làm mát cưỡng bức bằng quạt hướng trục độc lập (làm mát kép trên và dưới) tản nhiệt nhanh, đồng đều từ PCB sau reflow — ngăn hư hại linh kiện và cong vênh bo mạch. |
| UPS + Tự động trễ tắt máy |
UPS tích hợp và hệ thống tự động trễ tắt máy bảo vệ PCB và máy khi mất điện hoặc quá nhiệt. Cảnh báo nhiệt độ và tốc độ truyền động vượt dung sai cung cấp bảo vệ quy trình theo thời gian thực. |
| Điều chỉnh độ rộng bằng trục vít |
Hệ thống điều chỉnh độ rộng bằng trục vít linh hoạt, thuận tiện, định vị siêu chính xác cho phép thay đổi độ rộng ray nhanh, chính xác để phù hợp các kích thước PCB khác nhau — giảm thiểu thời gian chuyển đổi trên dây chuyền. |
| Có tùy chọn nitơ |
Mô-đun môi trường nitơ tùy chọn cho hàn không oxy hóa, ít lỗ rỗng — phù hợp cho các ứng dụng độ tin cậy cao đòi hỏi reflow trong môi trường trơ cho BGA, QFN và các loại chip nhạy cảm khác. |
Thông số kỹ thuật
| Thông số |
Chi tiết |
| Model |
JAGUAR F12 |
| Loại máy |
Lò hàn reflow khí nóng không chì SMT kích thước lớn |
| Tình trạng |
Mới |
| Bảo hành |
12 tháng |
| Vùng gia nhiệt |
TRÊN 12 / DƯỚI 12 (tổng 24 phần tử) |
| Chiều dài vùng gia nhiệt |
4.640 mm |
| Chế độ gia nhiệt |
Khí nóng — Đối lưu toàn phần hồi khí 4 mặt |
| Vật liệu tấm phun |
Hợp kim nhôm (thiết kế mới nhất, hiệu suất cách nhiệt tốt nhất) |
| Vùng làm mát |
TRÊN 2 / DƯỚI 2 (khí cưỡng bức bằng quạt hướng trục) |
| Chiều rộng PCB tối đa |
400 mm |
| Chiều rộng băng tải lưới |
450 mm |
| Dải chiều rộng ray |
50 – 400 mm (điều chỉnh bằng trục vít) |
| Tốc độ băng tải |
0 – 2.000 mm/phút (vô cấp, độ chính xác ±2 mm/phút) |
| Hướng băng tải |
Từ trái sang phải (tùy chọn phải sang trái) |
| Chiều cao băng tải |
900 ± 20 mm |
| Kiểu truyền động |
Băng tải lưới thép không gỉ và xích tôi cứng |
| Khoảng hở linh kiện |
Trên và dưới 25 mm |
| Nguồn cấp |
5 dây, 3 pha 380V 50/60 Hz |
| Tổng công suất |
56 kW |
| Công suất khởi động |
48 kW |
| Điện năng tiêu thụ bình thường |
~12 kW (trong khi sản xuất) |
| Thời gian khởi động |
~20 phút để đạt nhiệt độ làm việc |
| Dải cài đặt nhiệt độ |
Nhiệt độ phòng đến 300°C |
| Phương pháp điều khiển nhiệt độ |
Điều khiển vòng kín PID + SSR (nhập khẩu dòng điện lớn) |
| Độ chính xác điều khiển nhiệt độ |
±1°C |
| Độ lệch nhiệt độ trên PCB |
±2°C |
| Hệ thống điều khiển |
PLC Siemens + IPC chuyên dụng (dự phòng offline) |
| Hệ điều hành / Giao diện |
Windows 7; song ngữ Trung & Anh |
| Lưu trữ dữ liệu |
Lưu trữ dữ liệu quy trình và trạng thái (80 GB) |
| Hệ thống cảnh báo |
Nhiệt độ vượt dung sai (cao/thấp), cảnh báo rơi bo; Đèn tháp: Vàng=Cảnh báo, Xanh=Bình thường, Đỏ=Bất thường |
| Bảo vệ |
IPC + UPS; tự động trễ tắt máy khi mất điện hoặc quá nhiệt |
| Kích thước máy (D×R×C) |
~6.600 × 1.420 × 1.580 mm |
| Khối lượng máy |
~2.000 kg |
| Màu sắc |
Máy tính màu xám |
| Tùy chọn nitơ |
Có sẵn (tùy chọn) |
| Chứng nhận |
CE, CCC, ISO 9000, RoHS |
| Xuất xứ |
Thâm Quyến, Quảng Đông, Trung Quốc |
Ứng dụng
- Dây chuyền lắp ráp PCB SMT sản lượng lớn đòi hỏi chất lượng vật liệu cao cấp và tuổi thọ máy dài
- Hàn không chì BGA, QFN, LGA, linh kiện bước chân nhỏ và linh kiện dán 0201
- Lắp ráp PCB công nghệ hỗn hợp (SMT + THT) với biểu đồ nhiệt phức tạp, khắt khe
- Điện tử ô tô: ECU, mô-đun ADAS, chiếu sáng LED và PCB quản lý pin xe điện
- Cụm PCB độ tin cậy cao cho hàng không vũ trụ và quốc phòng
- PCB thiết bị y tế đòi hỏi kiểm soát quy trình chính xác và truy xuất dữ liệu đầy đủ
- Tự động hóa công nghiệp: bo điều khiển, servo drive, điện tử công suất và mô-đun rơ-le
- Sản xuất PCB viễn thông, hạ tầng 5G và thiết bị mạng
- Bo điều khiển LED, màn hình hiển thị và sản xuất điện tử tiêu dùng
Các ngành phục vụ
- Sản xuất điện tử tiêu dùng và thiết bị thông minh
- Điện tử ô tô (ECU, ADAS, hệ thống xe điện, chiếu sáng LED)
- Sản xuất PCB độ tin cậy cao cho hàng không vũ trụ & quốc phòng
- Thiết bị y tế và điện tử khoa học đời sống
- Tự động hóa công nghiệp, điện tử công suất và hệ thống điều khiển
- Viễn thông, mạng và hạ tầng 5G
- Sản xuất chiếu sáng LED và màn hình hiển thị
- Sản xuất điện tử theo hợp đồng (dịch vụ EMS / PCBA)
