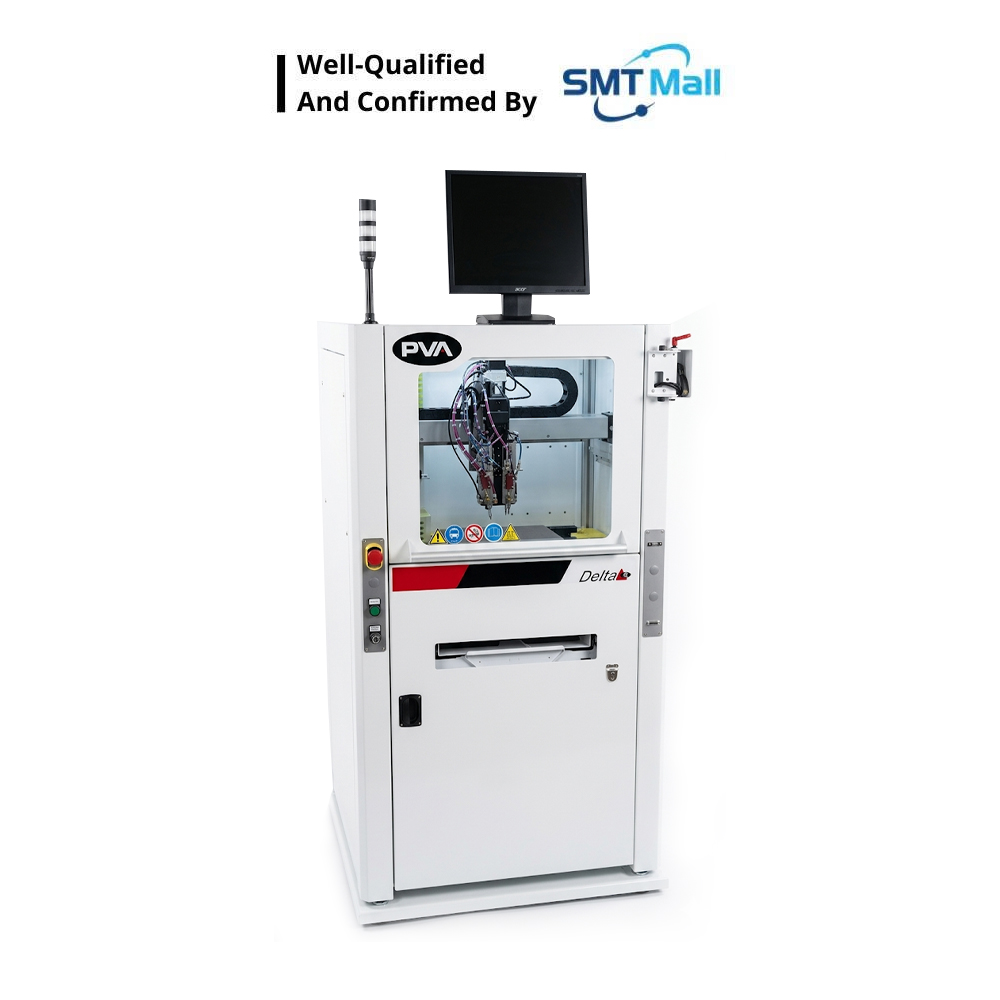

Máy phủ keo bảo vệ linh kiện điện tử PVA Delta 8

Máy phủ keo bảo vệ linh kiện điện tử là sản phẩm chính hãng được SMT Mall phân phối, phù hợp cho các dây chuyền sản xuất SMT/PCBA hiện đại.

Tổng quan sản phẩm

Máy phủ chọn lọc là hệ thống tiên tiến được thiết kế để phủ và tra chất lỏng tự động, chính xác trong sản xuất điện tử. Được xây dựng trên nền tảng chuyển động ba trục cứng vững, máy mang lại hiệu suất đồng nhất, lặp lại cho các ứng dụng đòi hỏi độ chính xác cao, kiểm soát quy trình và tính linh hoạt.

Hệ thống hỗ trợ phủ conformal chọn lọc, rót keo, tra bead và tra keo trộn định lượng với nhiều loại vật liệu, bao gồm acrylic, silicone, polyurethane và lớp phủ UV. Máy có thể cấu hình cho cả vận hành inline và theo mẻ, phù hợp cho dây chuyền sản xuất khối lượng trung bình đến cao.

Được trang bị động cơ servo vòng kín, bộ mã hóa quang học và điều khiển quy trình thông minh, hệ thống đảm bảo độ dày lớp phủ chính xác, độ phủ đồng đều và vận hành ổn định ngay cả trong điều kiện khắt khe.
Các tính năng tùy chọn như chuyển động trục thứ 4 nghiêng-xoay, căn chỉnh thị giác chủ động và gia nhiệt nền càng tăng tính linh hoạt khi xử lý hình dạng phức tạp hoặc linh kiện nhạy cảm.

Phần mềm PathMaster® tích hợp cho phép lập trình offline dễ dàng, tạo đường đi dựa trên hình ảnh và tự động điều chỉnh chương trình. Người dùng có thể nhanh chóng thiết lập các mẫu phủ—điểm, đường, đường cong hoặc hình dạng phức tạp—trực tiếp từ tệp CAD hoặc hình ảnh, nâng cao đáng kể hiệu quả và giảm thời gian thiết lập.

Với cấu trúc chắc chắn, điều khiển chuyển động vòng kín và giao diện phần mềm thân thiện, hệ thống tự động này mang đến cho nhà sản xuất giải pháp tiết kiệm chi phí, độ chính xác cao cho nhiều ứng dụng tra keo và phủ conformal.

Thông số kỹ thuật

Vùng làm việc (1 Van / Dụng cụ): 621 mm × 595 mm × 100 mm
Tải trọng: 11,36 kg
Độ lặp lại: ±25 μm
Độ phân giải: 5 μm
Tốc độ tối đa: 670 mm/giây
Gia tốc: 0,6 g

Hệ chuyển động: Động cơ servo DC không chổi than vòng kín với bộ mã hóa quang học và bàn trượt vít me bi chính xác

Yêu cầu nguồn điện: 120V / 220V, 50–60 Hz
Yêu cầu khí nén: 80 psi khô
Diện tích lắp đặt: 1270 mm × 973 mm × 2222,6 mm
Khối lượng: Khoảng 800 kg

Hệ thống băng tải:

• Băng tải dây đai phẳng hoặc xích (tương thích SMEMA)
• Độ rộng tối thiểu: 50 mm / Độ rộng tối đa: 500 mm
• Tốc độ băng tải: lên tới 24,4 m/phút
• Khoảng hở phía trên: 100 mm / Khoảng hở phía dưới: 100 mm
• Dòng quy trình hai chiều (P→T hoặc T→P)

Phần mềm:

• PathMaster® / PathMaster X để lập trình offline
• Vận hành nền Windows
• Điều khiển bằng màn hình cảm ứng và tay dạy
• Kết nối USB, hút khí mức thấp và giám sát chất lỏng

Tính năng tùy chọn:

• • Nghiêng và xoay van trục thứ 4
  • Giám sát dòng vật liệu vòng kín
  • Định lượng vật liệu inline và chọn bằng mã vạch
  • Gia nhiệt van và chất lỏng, gia nhiệt nền
  • Thị giác chủ động với hiệu chỉnh XY

• Cân điện tử và băng tải đa vùng

Bộ cấp chất lỏng tương thích

• Van phun: FCS300-ES, FCS300-R/F, FC100-CF
• Van tra keo: FC100-MC, FCM100, SB300
• Van jetting: JDX
• Van trục vít: SV200, SVX
• Bơm khoang tiến: PCP, PDP

Tùy chọn cấp vật liệu: Bình áp lực, thùng phuy, thùng chứa, xi lanh (1–55 cc) hoặc cấp bằng cartridge (6–20 oz)

Ứng dụng

Máy phủ chọn lọc được thiết kế để đáp ứng nhu cầu của các ngành điện tử, ô tô, LED và hàng không vũ trụ, nơi việc phủ hoặc tra chất lỏng chính xác là then chốt.

Các ứng dụng tiêu biểu gồm:

• Phủ conformal bo mạch in (PCB) để bảo vệ khỏi hơi ẩm, bụi và hóa chất
• Rót keo và đóng gói linh kiện nhạy cảm để nâng cao độ bền và độ tin cậy
• Tra bead và tra đường để dán hoặc làm kín chi tiết
• Phủ chính xác thấu kính LED, linh kiện quang học hoặc cảm biến
• Thi công keo dán trong thiết bị di động, bộ điều khiển ô tô và điện tử tiêu dùng

Hệ thống này hỗ trợ nhiều loại vật liệu bao gồm silicone, polyurethane, epoxy, lớp phủ đóng rắn UV, acrylic, RTV và lớp phủ conformal—mang lại sự linh hoạt và hiệu suất vô song trong các quy trình sản xuất khác nhau.
